Descripció del producte

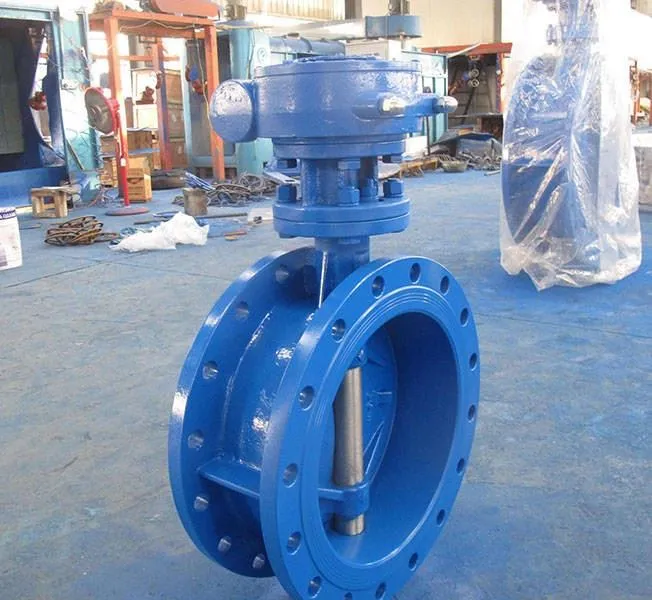

vàlvula de papallona doble offset
Com a dispositiu de control de fluids que combina alt rendiment i rendibilitat{0}}, la vàlvula de papallona de doble desplaçament és una actualització tecnològica de la vàlvula de papallona excèntrica única. El seu disseny únic d'estructura de doble compensació aconsegueix els principals avantatges d'un parell d'obertura i tancament més baix, un rendiment de segellat superior i una vida útil més llarga.
Estructura del producte i principi de funcionament
Estructura del producte
La principal innovació de la vàlvula de papallona de doble desplaçament rau en el seu disseny de "doble desplaçament", on l'eix de la tija de la vàlvula es desplaça simultàniament tant del centre de la placa de papallona (excentricitat axial) com del centre del cos de la vàlvula (excentricitat radial). Aquesta estructura especial permet que la placa de papallona es desprengui completament del seient de la vàlvula amb només una rotació molt petita durant l'obertura de la vàlvula, evitant una compressió i fricció excessives entre la placa de la papallona i el seient de la vàlvula. Quan està tancada, la placa de papallona gira en la direcció oposada i s'adapta amb precisió al seient de la vàlvula mitjançant l'efecte guia de l'estructura excèntrica. Utilitzant el principi de segellat de posició, s'aconsegueix un segellat hermètic aprofitant la compressió elàstica del seient de la vàlvula per la placa de papallona. Alguns models de segells metàl·lics fins i tot tenen una característica d'auto-compensació que "com més gran és la pressió, més fiable és el segell".
Principi de funcionament
La vàlvula consta principalment de components bàsics com el cos de la vàlvula, la placa de papallona, el seient de la vàlvula, la tija de la vàlvula, els segells i els elements de subjecció.
El cos de la vàlvula utilitza un procés de fosa integral per garantir la resistència i la rigidesa estructurals.
La placa de papallona es pot dissenyar opcionalment amb un disseny multicanal de doble-encavallada plana-, que equilibra la força del flux d'aigua amb cabals elevats, evitant la vibració de la placa de la vàlvula i millorant l'estabilitat operativa.
La tija de la vàlvula i la placa de papallona s'uneixen junts mitjançant passadors cònics o altres connexions segures per evitar que s'afluixin i es puguin filtrar durant la transmissió.
El segell de l'eix utilitza una estructura de segellat multi-d'anell "O" flotant, que proporciona tant segellat de mitjans interns com protecció externa contra impureses.
Característiques i avantatges del producte
Excel·lent rendiment de segellat
L'estructura excèntrica permet que la placa de papallona i el seient de la vàlvula formin un segell integrat-, evitant eficaçment les fuites d'aire i d'aigua.
Resistència al desgast
La placa de papallona es desenganxa ràpidament del seient de la vàlvula en obrir-se, reduint la fricció i el desgast entre elles i allargant la vida útil del seient de la vàlvula.
Parell d'obertura i tancament baix
El disseny de doble desplaçament redueix la fricció entre la placa de papallona i el seient de la vàlvula, disminuint el parell d'obertura i tancament de la vàlvula i facilitant el funcionament.
Àmplia aplicabilitat
Adequat per a una àmplia gamma de temperatures i pressions, satisfent les necessitats de control de fluids de diverses indústries.
Composició material
Cos de la vàlvula
Ferro colat dúctil, ferro colat gris; acer al carboni, acer aliat; acer inoxidable; Hastelloy, aliatge de titani.
Tija de la vàlvula
L'acer inoxidable s'utilitza habitualment; per a condicions d'alta-pressió o altament corrosives, s'ha seleccionat l'acer inoxidable d'enduriment per precipitació-o Hastelloy.
Placa de disc
Ferro colat dúctil; acer fos; acer inoxidable.
Seient de la vàlvula
Seients de vàlvules de-segell suau: politetrafluoroetilè (PTFE), politetrafluoroetilè reforçat (RPTFE), cautxú nitril (NBR), cautxú fluorat (FKM/Viton).
Seients de-vàlvules de segellat dur: acer inoxidable (304, 316) amb revestiment d'aliatge dur (stèl·lit) o recobriment ceràmic.
Escenaris d'aplicació del producte
Serveis Municipals d'Aigua
Transmissió i distribució d'aigua potable, captació d'aigua bruta, sistemes d'afluents i efluents de plantes de tractament d'aigües residuals i sistemes de tractament de fangs.
01
Energia Energètica
Aigua d'alimentació de caldera, sistemes d'aigua de circulació i control del cabal de la canonada d'aigua de refrigeració del generador.
02
Indústria petroquímica
Transport i tancament-d'olis lleugers, dissolvents químics i gas natural.
03
Metal·lúrgia i Materials de Construcció
Tractament d'aigües residuals metal·lúrgiques, transport de residus de mines i canonades de transport de matèries primeres en els processos de producció de materials de construcció.
04
Altres Indústries
Sistemes de climatització, transport de mitjans a la indústria alimentària i de begudes i sistemes industrials d'aigua de circulació, etc.
05
