01.Descripció dels productes

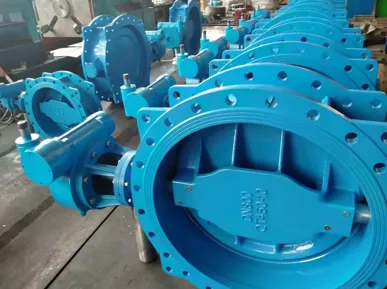

La vàlvula de papallona excèntrica de doble brida és un perfeccionament i desenvolupament més de la-vàlvula de papallona excèntrica única, que representa la vàlvula de papallona excèntrica doble-més utilitzada. El seu disseny estructural presenta un desplaçament entre l'eix del seient de la vàlvula i tant el centre del disc com el centre del cos de la vàlvula.
L'"excentricitat" en doble excentricitat es refereix a la desalineació de dos punts centrals: la tija de la vàlvula està desplaçada en relació al centre del seient de la vàlvula i el disc de la vàlvula està desplaçat en relació amb el centre de la canonada.
02.Especificacions Tècniques
| Diàmetre nominal: | DN200-DN2000 |
| Temperatura de treball: | 0 graus ~ 80 graus |
| Pressió de treball: | PN10, PN16, PN25 |
| Estàndard de disseny: | BS EN593 |
| Cara a cara: | BS EN558-1,1S0 5752 Sèrie 13/14 |
| Perforació de brides d'acord amb la norma BS EN1092-2 | |
| Assajos hidràulics segons BS EN1074-1 i 2, BS EN12266 | |
| NO. | Nom de la part | Material | NO. | Nom de la part | Material |
|---|---|---|---|---|---|
| 1 | Caixa de canvis | - | 2 | clau | C45 |
| 3 | Retenedor de segellat | ST37 | 4 | A-O | EPDM |
| 5 | Arbust de segellat | ZQ19-2 | 6 | Cargol | A2 |
| 7 | A-O | EPDM | 8 | Coixinet compost | GGSteel |
| 9 | Eix motriu | AISI 420 | 10 | Cos | GG50 |
| 11 | Retenedor | ST37 | 12 | A-O | EPDM |
| 13 | A-O | EPDM | 14 | Cargol | A2 |
| 15 | Anell de segellat | EPDM | 16 | clau | AISI 420 |
| 17 | Cargol | A2 | 18 | Coixinet compost | GG50 |
| 19 | Eix de la frontissa | AISI 420 | 20 | Disc | Acer |
| 21 | Coberta final | S30408 | 22 | A-O | EPDM |
| 23 | Bolt | A2 | 24 | Rentadora | A2 |
| 25 | Bolt | A2 | 26 | Rentadora | A2 |
| 27 | Rentadora | A2 | 28 | Coberta del hub | SS304 |
03.Dimensió principal externa i de connexió
| DN | L | 1,0 MPa | 1,6 MPa | ||||||
| D | D1 | D2 | n-φd | D | D1 | D2 | n-φd | ||
|---|---|---|---|---|---|---|---|---|---|
| 200 | 132 | 340 | 295 | 268 | 8-φ24 | 340 | 295 | 268 | 12-φ24 |
| 250 | 165 | 395 | 350 | 319 | 12-φ23 | 405 | 355 | 319 | 12-φ26 |
| 300 | 178 | 445 | 400 | 370 | 12-φ23 | 460 | 410 | 370 | 12-φ26 |
| 350 | 190 | 505 | 460 | 429 | 16-φ23 | 520 | 470 | 429 | 16-φ26 |
| 400 | 216 | 565 | 515 | 480 | 16-φ27 | 580 | 525 | 480 | 16-φ30 |
| 450 | 229 | 615 | 565 | 530 | 20-φ27 | 640 | 585 | 549 | 20-φ30 |
| 500 | 222 | 670 | 620 | 582 | 20-φ27 | 715 | 665 | 608 | 20-φ33 |
| 600 | 267 | 780 | 725 | 684 | 24-φ30 | 840 | 770 | 724 | 20-φ36 |
| 700 | 292 | 895 | 840 | 792 | 24-φ30 | 910 | 840 | 790 | 24-φ36 |
| 800 | 338 | 1015 | 950 | 901 | 24-φ33 | 1025 | 950 | 901 | 24-φ39 |
| 900 | 310 | 1115 | 1050 | 1001 | 28-φ33 | 1125 | 1050 | 1001 | 28-φ39 |
| 1000 | 410 | 1235 | 1160 | 1128 | 28-φ36 | 1255 | 1170 | 1122 | 28-φ42 |
| 1200 | 470 | 1480 | 1400 | 1326 | 32-φ39 | 1485 | 1390 | 1314 | 32-φ48 |
| 1400 | 530 | 1680 | 1600 | 1520 | 36-φ42 | 1690 | 1600 | 1520 | 36-φ48 |
| 1600 | 610 | 1905 | 1820 | 1730 | 44-φ42 | 1920 | 1820 | 1730 | 44-φ55 |
| 1800 | 670 | 2115 | 2020 | 1930 | 44-φ48 | 2130 | 2020 | 1930 | 44-φ60 |
| 2000 | 760 | 2325 | 2230 | 2150 | 48-φ48 | 2345 | 2230 | 2150 | 48-φ60 |
04.Característiques clau
Estructura de segellat excèntrica
El disc es desenganxa automàticament de l'anell de segellat en el moment en què comença a obrir-se, donant lloc a un parell de funcionament baix, un desgast reduït a les superfícies de segellat, una vida útil significativament allargada i resistència a l'encallament.
Connexió de doble-brida
Disposa de brides estàndard als dos extrems, que garanteixen una instal·lació i desmuntatge fàcils, una alineació estable i un segellat hermètic{0}}de pressió excel·lent; compatible amb sistemes de canonades que s'adhereixen a diversos estàndards de brida.
-Resistent a la corrosió i durador
El cos de la vàlvula inclou un recobriment epoxi intern i extern o FBE que resisteix la corrosió del sòl i l'aigua, garantint la durabilitat a llarg termini{0}}i la resistència a l'oxidació de les canonades enterrades.
05.Avantage competitiu
Vida útil més llarga i baixos costos d'O&M
El disseny de segellat excèntric i lliure de fricció- fa que un desgast de segell significativament menor en comparació amb les vàlvules de papallona cèntrics, reduint la freqüència de substitució i manteniment de peces i, per tant, reduint les despeses d'O&M a llarg termini.
Funcionament sense esforç i alta compatibilitat amb l'automatització
El baix parell de funcionament permet un accionament estable mitjançant actuadors elèctrics o pneumàtics compactes; els costos d'adquisició d'equips de control són més baixos en comparació amb les vàlvules de papallona de la línia central-de la mateixa mida.
Zero fuites i compliment mediambiental
El segell suau garanteix zero fuites, evitant el malbaratament d'aigua i complint els estàndards d'acceptació per a projectes municipals d'aigua i protecció del medi ambient; Els recobriments anticorrosió interns i externs compleixen les normes d'higiene de l'aigua potable, la qual cosa fa que la vàlvula sigui adequada per al transport d'aigua potable.
06.Aplicacions del producte
La vàlvula de papallona excèntrica de doble brida té una àmplia gamma d'aplicacions i s'utilitzen principalment en:
Subministrament Municipal d'Aigua
Edifici HVAC
Subministrament secundari d'aigua
Sistema d'aigua refrigerada
Xarxa de subministrament d'aigua a temperatura ambient
07.Instal·lació de productes
La paret interior s'ha de mantenir neta; No s'admeten impureses ni objectes estranys a l'anell de segellat o a la placa de papallona.
Les vàlvules de papallona de tipus pinça-per a la instal·lació requereixen brides específiques de la vàlvula de papallona-.
La vàlvula de papallona s'ha d'instal·lar verticalment a la canonada i no s'ha d'invertir.
La vàlvula de papallona requereix un ajust de flux{0}}que requereix molt de temps, que es controla mitjançant una caixa d'engranatges de turbina.
Per a les vàlvules de papallona que s'obren i tanquen amb freqüència, obriu periòdicament (aproximadament cada dos mesos) la coberta de la carcassa de la turbina per comprovar el nivell de greix i assegurar-se que hi ha una quantitat adequada.
Inspeccioneu periòdicament tots els components de la vàlvula i solucioneu ràpidament els errors descoberts.
