01.Descripció dels productes

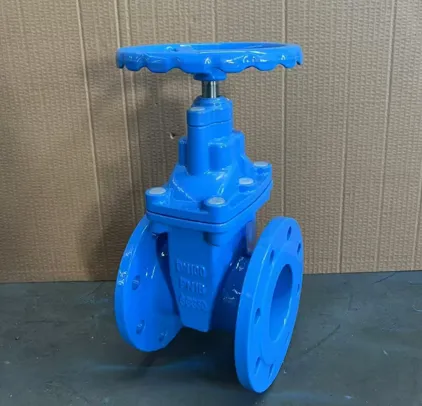

La vàlvula de compuerta de la tija ascendent de ferro dúctil és una vàlvula de control de canonada comuna la característica principal de la qual és que la tija de la vàlvula es mou cap amunt i cap avall amb la placa de la porta durant el funcionament, permetent que l'estat obert o tancat de la vàlvula s'observi clarament des de l'exterior.
Aquesta estructura facilita la lubricació de la tija i proporciona una indicació clara de les posicions d'obertura/tancament, per la qual cosa és àmpliament adoptada.
02.Especificacions del producte
VÀLVULA DE COMPORTÓ DE SEient ELÈSTIL DE TIPA ASCENSABLE
| Dimensió principal externa i de connexió | ||||||||||||||
| DN | CONTORN (mm) | BRIDA EXTREM PN10/16-CL125/150 | ||||||||||||
| BS5163 | DIN F4 |
DIN F5 |
ASME B16.10 |
AS2638 | EN 1092-2 | ASME B16.1/B16.42 | AS4087 n-d |
|||||||
| L | D | K | n-d | D | K | n-d | D | K | n-d | |||||
| 40 | 165 | 140 | 240 | - | 150 | 110 | 4-Φ19 | 127 | 98.5 | 4-Φ16 | - | - | - | |
| 50 | 178 | 150 | 250 | 178 | - | 165 | 125 | 4-Φ19 | 152 | 120.5 | 4-Φ19 | - | - | |
| 65 | 901 | 170 | 270 | 190 | - | 185 | 145 | 4-Φ19 | 178 | 139.5 | 4-Φ19 | - | - | |
| 80 | 203 | 180 | 280 | 203 | 203 | 200 | 160 | 8-Φ19 | 191 | 152.5 | 4-Φ19 | 185 | 146 | 4-Φ18 |
| 100 | 229 | 190 | 300 | 229 | 229 | 220 | 180 | 8-Φ19 | 229 | 190.5 | 8-Φ19 | 215 | 178 | 4-Φ18 |
| 125 | 254 | 200 | 325 | 254 | - | 250 | 210 | 8-Φ19 | 254 | 216 | 8-Φ22 | - | - | |
| 150 | 267 | 210 | 350 | 267 | 267 | 285 | 240 | 8-Φ23 | 279 | 241.5 | 8-Φ22 | 280 | 235 | 8-Φ18 |
| 200 | 292 | 230 | 400 | 292 | 292 | 340 | 295 | 8-Φ2312-Φ23 | 343 | 298.5 | 8-Φ22 | 335 | 292 | 8-Φ18 |
| 250 | 330 | 250 | 450 | 330 | 330 | 395/405 | 350/355 | 12-Φ2312-Φ28 | 406 | 362 | 12-Φ25 | 405 | 356 | 8-Φ22 |
| 300 | 356 | 270 | 500 | 356 | 356 | 445/460 | 400/410 | 12-Φ2312-Φ28 | 483 | 432 | 12-Φ25 | 455 | 406 | 12-Φ22 |
| 350 | 381 | 290 | 550 | 381 | 381 | 505/520 | 460/470 | 16-Φ2316-Φ28 | 533 | 476 | 12-Φ28 | 525 | 470 | 12-Φ25 |
| 400 | 406 | 310 | 600 | 406 | 406 | 565/580 | 515/525 | 16-Φ2816-Φ31 | 597 | 540 | 16-Φ28 | 580 | 521 | 12-Φ26 |
| 450 | 432 | 330 | 650 | 432 | 432 | 615/640 | 565/585 | 20-Φ2820-Φ31 | 635 | 578 | 16-Φ32 | 640 | 584 | 12-Φ26 |
| 500 | 457 | 350 | 700 | 457 | 457 | 670/715 | 620/650 | 20-Φ2820-Φ34 | 699 | 635 | 20-Φ32 | 705 | 641 | 16-Φ26 |
| 600 | 508 | 390 | 800 | 508 | 508 | 780/840 | 725/770 | 20-Φ3120-Φ37 | 813 | 749 | 20-Φ35 | 825 | 756 | 16-Φ30 |
VÀLVULA DE SEGELL ELÀSTIC
| Dimensió principal externa i de connexió | |||||||||
| PN10 | |||||||||
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|
| L | 250 | 270 | 280 | 300 | 325 | 350 | 400 | 450 | 500 |
| D | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 395 | 445 |
| H | 215 | 245 | 285 | 320 | 360 | 415 | 445 | 585 | 670 |
| C | 160 | 180 | 200 | 200 | 250 | 250 | 280 | 320 | 350 |
| PN16 | |||||||||
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 250 | 270 | 280 | 300 | 325 | 350 | 400 | 450 | 500 |
| D | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 |
| H | 215 | 245 | 285 | 320 | 360 | 415 | 480 | 585 | 670 |
| C | 160 | 180 | 200 | 200 | 250 | 250 | 280 | 320 | 350 |
03.Característiques estructurals del producte
Visualment aparent
L'avantatge principal de la vàlvula de compuerta de tija ascendent de ferro dúctil és la seva tija exposada, que permet una clara visibilitat de la posició vertical de la tija. Això permet als operadors determinar fàcilment l'estat de la vàlvula oberta o tancada, evitant el mal funcionament. És especialment adequat per a aplicacions crítiques com ara sistemes de protecció contra incendis.
Fàcil de lubricar
La femella de la tija de la vàlvula es troba normalment al capó o al suport de la vàlvula, evitant el contacte directe amb el medi. Això facilita la lubricació i el manteniment, allargant així la seva vida útil.
Ocupa molt d'espai
Atès que la tija de la vàlvula ha d'aixecar-se en obrir-se, l'alçada total augmenta, requerint un espai d'instal·lació més gran. En zones reduïdes, com ara canonades subterrànies, pot ser que no sigui adequat.
04. Principi de funcionament del producte
| Gireu el volant per avançar o retraure la connexió roscada entre el volant i la tija de la vàlvula, aixecant o baixant així la porta connectada a la tija per aconseguir les funcions d'obertura i tancament. Quan es tanca una vàlvula de compuerta de tija ascendent, les superfícies de segellat depenen únicament de la pressió del medi per segellar-és a dir, la pressió mitjana força la superfície de segellat de la porta contra el seient del costat oposat per garantir el segellat. Això es coneix com a auto-segellat. La majoria de les vàlvules de comporta utilitzen un segellat forçat. Quan està tancat, s'aplica una força externa per pressionar a la força la placa de la porta contra el seient, assegurant que la superfície de segellat romangui segellada. |
05.Aparador de productes
06.Aplicacions del producte
La vàlvula de compuerta de tija ascendent de ferro dúctil és adequada per al control de fluids en diversos mitjans, com ara aigua, petroli, gas i molt més. S'utilitza àmpliament en sectors industrials com el processament químic, el petroli i el subministrament i drenatge d'aigua, així com en aplicacions civils com sistemes d'aigua domèstic i clavegueram.
En el sector industrial
Les vàlvules de compuerta de tija ascendent s'utilitzen habitualment per tancar canonades i regular el cabal.
En el sector civil
Les vàlvules de compuerta de tija ascendent s'utilitzen habitualment per controlar les canonades domèstiques de subministrament d'aigua.
