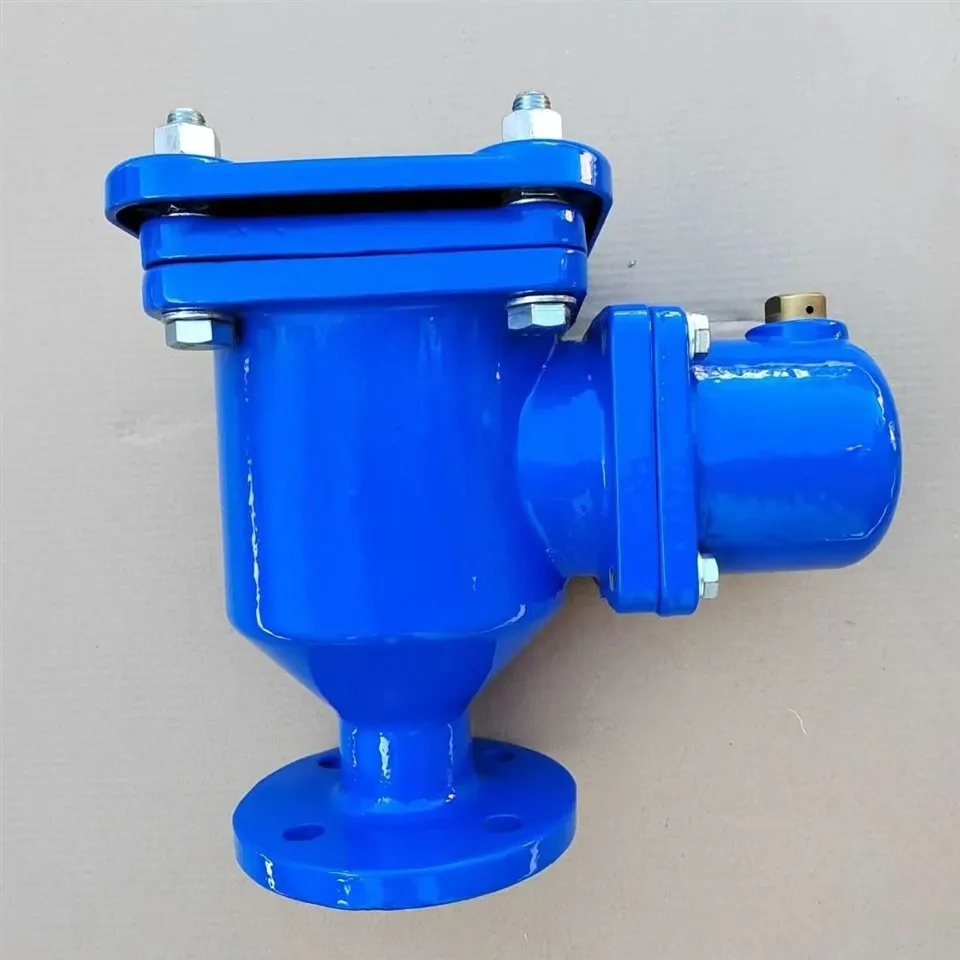

Vàlvula de ventilació d'aire-dual PN10

La vàlvula de ventilació d'aire de doble-orifici PN10, amb una pressió nominal conforme a l'estàndard PN10, inclou un cos de vàlvula fet de ferro dúctil i utilitza una estructura d'accionament de flotador de doble-ventilació. És un dispositiu automàtic de ventilació d'aire per a sistemes de canonades, que s'utilitza per expulsar l'aire, prevenir els bloquejos d'aire, eliminar la pressió negativa i garantir un funcionament eficient i estable de la canonada. Els números de model comuns tenen un sufix que indica el material de ferro dúctil. Basada en la resistència i la duresa del ferro dúctil, la vàlvula de ventilació d'aire de doble-orifici PN10, amb el seu disseny de ventilació/reposició d'aire adaptativa de doble-forat, combina ventilació ràpida, ventilació d'aire micro-i protecció de pressió negativa. És un component clau per eliminar els tancaments d'aire i garantir un funcionament segur i eficient en sistemes de canonades, adequat per a diverses condicions de funcionament i ofereix una excel·lent rendibilitat-.

Principi de funcionament

El disseny de doble-forat és un avantatge clau. El forat principal gestiona la ventilació i la reposició d'aire de gran-volum, mentre que el forat auxiliar gestiona la ventilació d'aire menor, que funciona juntament amb un mecanisme de palanca de flotació-per al funcionament automàtic.

Fase d'ompliment d'aigua

L'aire omple la vàlvula, el flotador cau i els forats dobles treballen junts per ventilar ràpidament l'aire, escurçant el temps d'ompliment.

Funcionament normal

El líquid omple la cambra de la vàlvula, el flotador puja i tanca el forat principal; L'acumulació d'aire menor provoca la ventilació automàtica de l'aire a través del forat auxiliar per evitar l'obstrucció de l'aire.

Protecció de pressió negativa

Quan es produeix una pressió negativa a la canonada, el flotador cau i els forats dobles omplen l'aire per evitar danys a la canonada.

Paràmetres tècnics clau

Nom del paràmetre	Descripció detallada
Pressió nominal	Compleix amb la norma PN10
Pressió de prova	Compleix amb els estàndards de la indústria, garantint la seguretat
Temperatura aplicable	Apte per a condicions generals de funcionament; personalitzable per a aplicacions especials.
Mitjans de comunicació aplicables	Líquids no-corrosius com ara aigua neta; resistent a la corrosió-per a aigües residuals.
Diàmetre nominal	Múltiples mides disponibles; seleccionable a petició.
Normes de brida	Compatible amb PN10 per a una fàcil instal·lació.
Components interns	Els materials resistents a la corrosió{0}}amplien els intervals de manteniment.

Característiques estructurals

01.Estructura principal

Cos i tapa de la vàlvula de ferro dúctil; connexió de brida amb segell de cara elevada per a un rendiment de segellat fiable.

02.Components

Vàlvula de ventilació doble amb orificis de ventilació doble (ventilació principal + ventilació auxiliar), flotador, mecanisme de palanca, junta de segellat i broquet de ventilació.

03.Mecanisme de funcionament

Accionat exclusivament mecànicament, sense necessitat d'energia externa; controlat automàticament per la flotabilitat del flotador i la diferència de pressió de la canonada, assegurant un funcionament estable.

04.Fàcil manteniment

El disseny de la coberta de la vàlvula extraïble facilita la neteja interna, la substitució de components i el manteniment rutinari, reduint els costos de manteniment.

Escenaris aplicables

Subministrament i drenatge d'aigua municipal, sistemes de canonades de transmissió d'aigua de l'aixeta

HVAC, sistemes de circulació d'aigua calenta

Projectes de conservació d'aigua, canonades de sortida d'estació de bombeig

Aigua de refrigeració industrial, sistemes de transmissió d'aigua pura

Diverses canonades de transmissió d'aigua neta, especialment adequades per a escenaris de xarxes de canonades de llarga-distància,-ondulació del terreny i-acumulació de gas fàcilment.

Mostra de productes

WPS0

Qualificacions
