01.Descripcions de productes

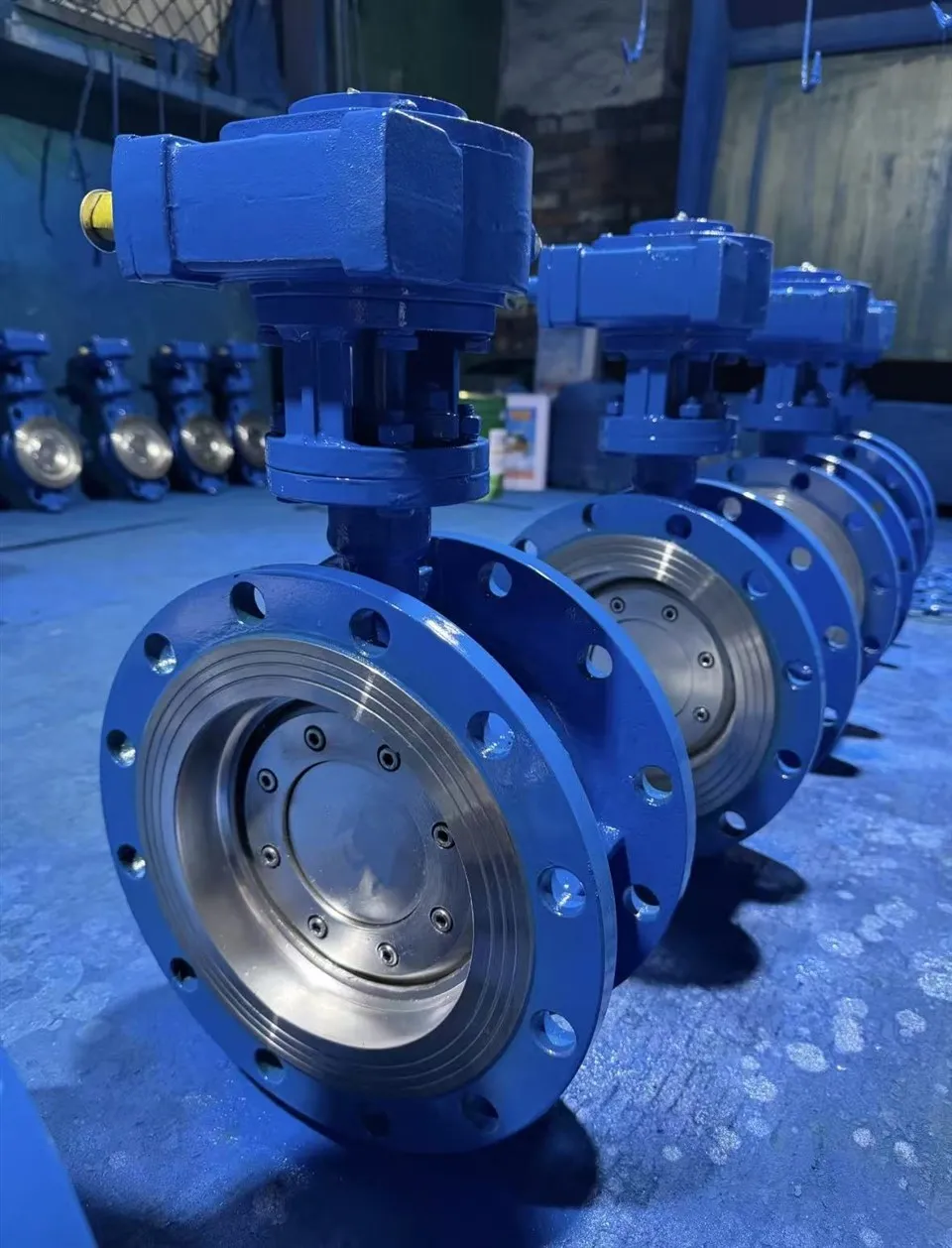

La vàlvula de papallona tipus U és un dispositiu de vàlvula d'estructura única amb amplis escenaris d'aplicació. La seva construcció principal consta de dos discs de vàlvula semicirculars que funcionen en tàndem mitjançant una tija de vàlvula central. Aquest disseny permet una ràpida obertura i tancament de la vàlvula amb només una rotació de 90-graus del mànec de funcionament. La configuració del cos en forma d'U crea un camí de flux sense obstruccions per al medi, reduint eficaçment les pèrdues de resistència durant el pas del fluid.
02.Paràmetres bàsics
| Estàndard | EN593/ ISO 5752 /BS5155/AWWA C504 La perforació de la brida és d'acord amb DIN 2501, BS4504, ANSI B16.1 |
| Pressió de treball | 10bar/16bar/25bar |
| Prova de pressió | |
| Shell | 15bar/24bar/37,5bar |
| Segell | 11bar/17,6bar/27,5bar |
| Material | |
| Revestiment | Interior i extern amb recobriment epoxi unit per fusió min250μm |
|
No |
Part |
Material |
| 1 |
Cos |
DI/CI/acer al carboni/acer inoxidable |
|
2 |
Disc |
DI/Acer inoxidable 304/316,AL-Bronze |
|
3 |
Tija |
SS410/SS416/SS420/SS304/SS316 |
|
4 |
Seient |
NBR/EPDM/PTFE/VITON |
03.Descripció dels productes
Les característiques bàsiques de la vàlvula de papallona de tipus U inclouen una estructura compacta, un segellat fiable, un funcionament còmode i avantatges de cost significatius, especialment en aplicacions de baixa-a-pressió.
Disseny estructural: compacte i lleuger amb instal·lació flexible
El cos de la vàlvula de tipus U ofereix una longitud total més curta i un pes més lleuger en comparació amb les vàlvules de papallona de tipus wafer-tradicionals. Pot substituir directament les vàlvules de compuerta de ganivet, estalviant espai de canonades.
Rendiment de segellat: -Garantia de fuites zero, compatibilitat multi-mitjana
Disposa d'un anell de segellat d'acer inoxidable tipus U que forma un segell elàstic amb el disc, aconseguint una fuita zero bidireccional. Adequat per a diversos mitjans, com ara aigua, gasos, olis, àcids i àlcalis (p. ex., a la indústria alimentària, farmacèutica i química).
Rendiment operatiu: funcionament eficient, sense esforç, manteniment senzill
Es pot instal·lar en qualsevol angle; els segells es poden substituir individualment, reduint els costos de manteniment. L'estructura-muntada a la part superior (en models determinats) permet la substitució de components interns sense desmuntar la canonada en aplicacions d'alta-pressió i gran-diàmetre.
Avantatges econòmics i pràctics: baix cost, àmplia gamma d'aplicacions
Amb un preu només del 35%-40% de les vàlvules de comporta d'especificacions equivalents, amb costos d'instal·lació més baixos. Particularment rendible-en canonades de gran diàmetre (DN300 i superiors).
04.Avantatges del producte
Els avantatges clau de les vàlvules de papallona tipus U inclouen:
Llarga vida útil:
Construïda amb materials de primera qualitat, la vàlvula ofereix una durabilitat excepcional.
Eficiència millorada:
El mecanisme ràpid d'obertura/tancament de la vàlvula i el rendiment de segellat superior permeten un control precís del flux, augmentant l'eficiència operativa.
Aplicació versàtil:
Amb una àmplia aplicabilitat en diverses indústries, aquesta vàlvula serveix per a una àmplia gamma de propòsits.
Cost{0}efectivitat:
Amb un disseny lleuger i una instal·lació simplificada, aquesta vàlvula ofereix uns costos d'instal·lació i operació baixos.
05.Àrees d'aplicació
Les vàlvules de papallona de tipus U tenen aplicacions extenses en diverses indústries. Aquestes inclouen les àrees d'aplicació següents:
-
Sistema municipal de subministrament d'aigua i drenatge:Aquest sistema s'aplica àmpliament a les xarxes de canonades municipals de subministrament d'aigua, plantes de tractament d'aigües residuals professionals i projectes de canonades urbanes de drenatge d'aigües pluvials.
-
Sistema de calefacció, ventilació i aire condicionat (HVAC):Sistema central d'aire condicionat, sistema de calefacció, torre de refrigeració, canonades d'aigua calenta.
-
Sistema de protecció contra incendis:Tubs d'aspersió contra incendis, sistemes d'aspersió contra incendis, dipòsits d'aigua contra incendis.
-
Indústria de tractament d'aigües i protecció del medi ambient:Estacions depuradores d'aigües residuals, depuradores, sistemes de rehabilitació ambiental.
06.Serveis corporatius
La nostra empresa ofereix serveis i suport complets per garantir que cada client rebi solucions personalitzades d'alta-qualitat.
-
Disseny personalitzat:Oferim serveis OEM/ODM per satisfer les necessitats específiques de la indústria o del projecte.
-
Control de qualitat estricte:Cada Tapping Saddle està provat pel rendiment, el segellat i la resistència a la pressió.
-
Lliurament eficient:Enviament ràpid i fiable des de la nostra instal·lació de fabricació a Shanxi, Xina a clients de tot el món
-
Suport professional:El nostre equip tècnic ofereix consulta i assistència postvenda-per a la instal·lació, la compatibilitat i el manteniment.
07.Titulacions
08.Embalatge i transport
