Descripció dels productes

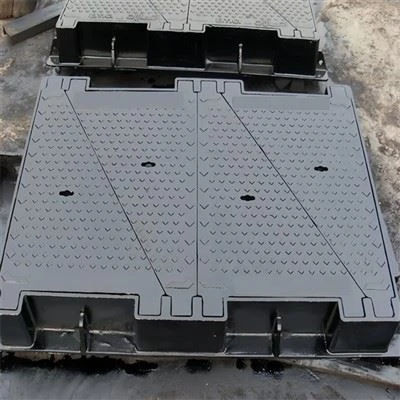

D400 D400 Ductile Iron Quad-Corner Heavy-Duty Manhole Cover és de ferro dúctil QT450-10/GGG50 i compleix la norma EN124-2. El marc reforçat de quatre cantonades distribueix uniformement les càrregues a les quatre cantonades, reduint en gran mesura el bamboleig i la deformació de la coberta sota les càrregues de rodament del vehicle.
La superfície de la coberta està dissenyada amb patrons anti-lliscants, i el recobriment de betum ofereix una resistència a la corrosió i una durabilitat fiables. Hi ha disponibles mides personalitzades i logotips en relleu.
Informació bàsica

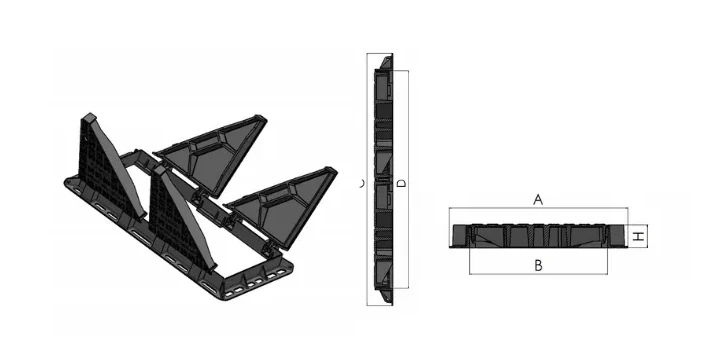

| Codi del model | Marc exterior A×C | Obertura clara B × D | Profunditat del marc H | Pes total KG |
|---|---|---|---|---|
| TD120 | 1410×785 | 1220×608 | 100 | 163 |
| TD130 | 1300×877 | 1211×789 | 100 | 191 |
| Item | Especificació |
|---|---|
| Nom del producte | D400 de ferro dúctil quàdruple-coberta de tanca de cantonada |
| Estàndard | EN124-2 |
| Material | Ferro dúctil QT450-10 / GGG50 |
| Classe de càrrega | D400, 400kN |
| Estructura | Marc-reforçat de quatre cantonades |
| Superfície | Patró texturat-antilliscant |
| Revestiment | Revestiment de betum |
| Característica | Distribució uniforme de la càrrega, anti-babil, anti-deformació, anticorrosió, logotip i mides personalitzades en relleu disponibles |
| Aplicació | Calçada, voreres d'autopistes, zones de trànsit intens |
Característiques
Lògica de suport de càrrega interna-
Un sistema de suport multi-contacte es forma mitjançant quatre panells triangulars entrellaçats. Les cobertes tradicionals de pous d'una-peça o de dues-parts només tenen punts de contacte limitats amb marcs exteriors; dividir-se en quatre mòduls triangulars multiplica enormement els punts de transferència d'esforços entre les plaques de coberta i el marc circumdant.
Vora estructural anti-agitació
Els vehicles que passen per sobre amb prou feines provocaran la flexió de la placa o el lliscament horitzontal. Tots els blocs triangulars estan subjectats simultàniament per peces triangulars adjacents més el marc exterior integral, aconseguint una estabilitat excepcional sense oscil·lacions - un indicador de rendiment obligatori per a totes les cobertes de pous de-carreteres de càrrega pesada.
Propietats mecàniques de la matèria primera
D400 D400 Ductile Iron Quad-La coberta de la boca de la cantonada està feta de ferro dúctil de primera qualitat com a material de fosa. La seva resistència a la tracció, la seva resistència a la fluïdesa i la seva resistència a les esquerdes són molt superiors a la fosa de ferro gris grafit convencional.
Disseny de dimensions coincidents del paviment
Els marcs exteriors es produeixen amb una profunditat vertical reservada, que s'adapta a diferents gruixos de capa estructural de paviment i bloqueja la rigidesa estructural general rígida un cop acaba la instal·lació.
Disseny estructural exclusiu i mèrits integrals
- Sistema de suspensió de tres-punts:Dos segments triangulars aparellats formen punts de suport equilibrats, eliminant el defecte de balanceig que s'observa a les cobertes integrals d'un-bloc i tallant el soroll de col·lisió metàl·lica durant el rodatge del vehicle.
- Seguretat-antilliscant:Les textures en relleu en forma de diamant o d'ona-s'integren a les superfícies de coberta; El factor de fricció es manté per sobre de 0,7 per assegurar un pas segur fins i tot durant el temps plujós continu.
- Construcció de marc anti-enfonsament:Els-forats de pas estan prefabricats a les brides del marc per a l'enjuntament de morter. Després de la solidificació del morter, l'enclavament mecànic uneix fortament el marc amb la base de la carretera, eliminant l'enfonsament del paviment provocat per la compactació del vehicle a llarg termini-.
- Protecció contra-caigudes:Es pot combinar una-malla de seguretat integrada d'alta resistència, que aguanta un pes estàtic superior a 100 kg per evitar caigudes accidentals a les cavitats dels pous subterranis.
- Accessori de bloqueig-antirobatori:Es necessiten claus especials coincidents per desbloquejar la coberta; Les eines manuals normals no poden crear llacunes, la qual cosa redueix en gran mesura els riscos de pèrdua de cobertura a les carreteres municipals.
- Connexió articulada opcional:El pes de cada segment triangular independent es controla per menys de 40 kg, complint amb els criteris de seguretat de l'operació manual i simplificant la inspecció de canonades i el treball d'eliminació de llim.
- Estructura de posicionament anti-desplaçament:Les ranures de posicionament es mecanitzen a les quatre cantonades del marc, bloquejant les plaques de coberta en posicions fixes i descartant el desplaçament horitzontal després de la instal·lació completa del paviment.
Escenaris d'aplicació i directrius d'instal·lació
-
Àmbit del servei
- Trams de carretera amb càrrega freqüent de vehicles pesants: carrils arterials urbans, autopistes, zones de plataforma aeroportuària, zones d'operació del port de càrrega.
- Pous d'inspecció per a xarxes de canonades integrals subterrànies: canonades d'aigua pluvial i clavegueram, canonades de subministrament d'aigua domèstica, gasoductes, cable òptic i pous de cable elèctric.
- Llocs amb accés continu de vehicles pesants: parcs de fabricació industrial, centres de distribució logística, aparcaments comercials a gran-escala.
-
Diagrama d'escenaris d'aplicació
-
Normes clau d'instal·lació
- Construcció de la base del pou: la capa de llit de la base s'ha de compactar completament amb un grau de compactació no inferior al 95%, després s'ha d'abocar amb formigó C25 de més de 150 mm de gruix.
- Fixació del marc de coberta: Forats de drenatge de brida reservats al marc per a la rejuntada de morter, formant ancoratge mecànic per augmentar l'estabilitat integral.
- Control d'elevació: la superfície superior de les plaques de coberta s'ha de mantenir a nivell amb el paviment circumdant, la desviació d'alçada controlada en ± 3 mm per evitar cops del vehicle.
- Tractament de segellat: les juntes de cautxú elàstic EPDM es disposen entre el marc i la coberta, aconseguint efectes impermeables, a prova de pols i d'aïllament d'olors.
Embalatge i transport
