Material
Matriu de ferro dúctil
El ferro dúctil empra processos especialitzats per aconseguir una distribució uniforme del grafit esfèric, distingint-lo de la fosa grisa normal. Combina la rigidesa del ferro colat amb la duresa de l'acer, oferint una resistència excepcional a l'impacte, la deformació i la vibració. El seu cos de vàlvula de fosa monolítica presenta una estructura densa sense punts febles soldats, el que el fa adequat per a condicions complexes com instal·lacions subterrànies o exteriors. Resisteix les fluctuacions de pressió del sistema i les tensions ambientals externes, i serveix com a material base ideal per a equips de filtració de canonades.
Recobriment FBE
El recobriment FBE (pols epoxi fusionat) és una capa protectora de polímer termoestables. Durant l'aplicació, la superfície de ferro dúctil se sotmet a un pretractament exhaustiu (per exemple, sorra) per eliminar l'escala, l'oli i els contaminants, creant una superfície rugosa i reactiva. Després del preescalfament, la pols epoxi s'aplica uniformement mitjançant polvorització electrostàtica. En cas d'exposició a altes-temperaturas, la pols es fon, flueix i mulla ràpidament la superfície metàl·lica abans d'encreuar-se-i curar-se. Això forma un recobriment continu unit químicament al substrat, en lloc d'adherir-s'hi.
Característiques del recobriment FBE
Estructura densa
Forma una pel·lícula de xarxa polimèrica tridimensional després de la curació, lliure de forats i buits. Proporciona una barrera estreta contra la penetració de mitjans corrosius com l'aigua, l'oxigen i els electròlits, bloquejant eficaçment les vies de corrosió.
01
Forta adhesió
Forma un enllaç químic amb ferro dúctil en lloc d'una simple adhesió física, resistint els riscos de delaminació del recobriment per cicles tèrmics i variacions d'estrès.
02
Estabilitat Química
Resisteix àcids, àlcalis, esprai de sal i diversos mitjans químics alhora que inhibeix l'escala i l'adhesió microbiana, mantenint netes les parets del canal de flux.
03
Resistència al desgast i a les ratllades
Combina duresa i tenacitat per suportar l'erosió del fluid, l'abrasió de les impureses i els impactes menors durant la instal·lació i la manipulació.
04
Ambientalment segur
L'estabilitat del material evita la lixiviació de substàncies nocives, adequat per a aigua potable i altres aplicacions de fluids d'ús públic-Revestiment FBE complet intern/extern: aïlla completament el substrat de ferro dúctil dels entorns corrosius, allargant significativament la vida útil global de l'equip.
05

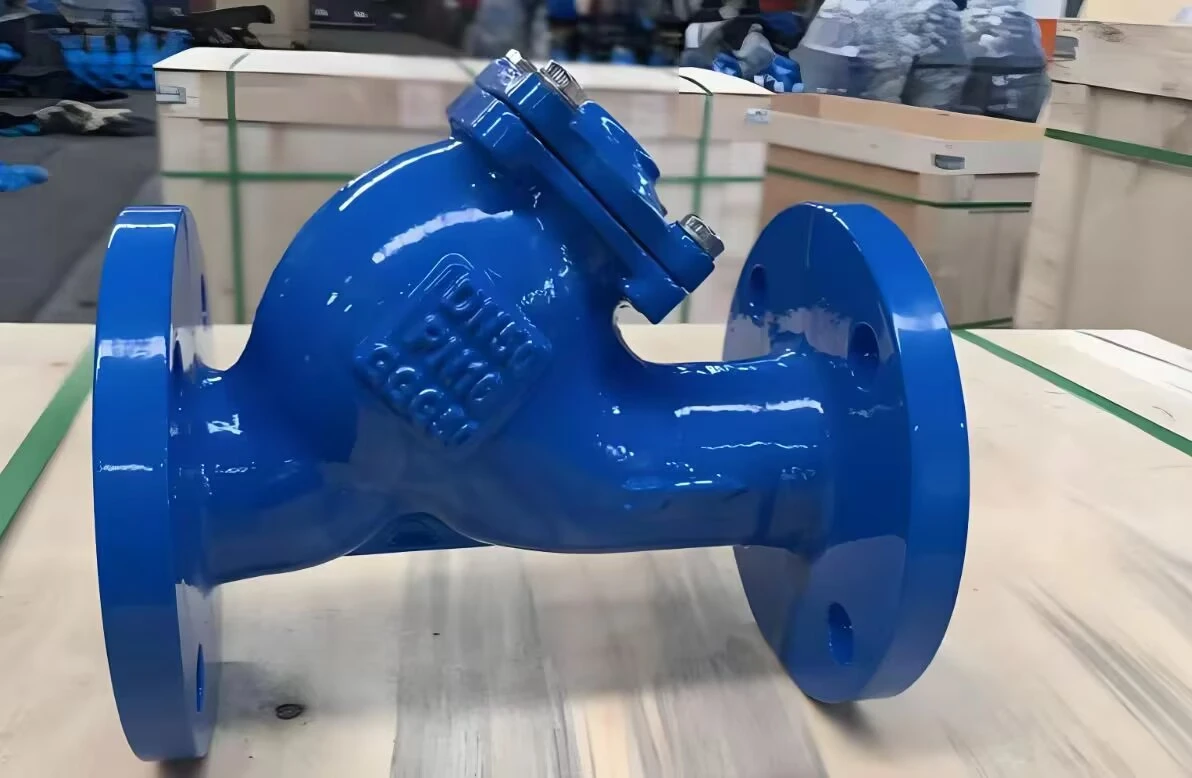

Y-Tipus lògica de disseny estructural
L'estructura en forma de Y-del filtre és fonamental per a la seva funcionalitat, equilibrant l'eficiència de filtració, la retenció de contaminants i la comoditat de manteniment:
La canonada principal connecta els extrems d'entrada i sortida, formant el flux primari. El tub de branca s'inclina cap avall, creant un camí secundari que inclou la cambra de la pantalla del filtre i el port de drenatge.
El component de filtració central, normalment una cistella/pantalla cilíndrica d'acer inoxidable, es fixa a la branca Y-. El fluid ha de passar per la pantalla per sortir, atrapant els contaminants dins de la cistella.
Les interfícies solen incloure configuracions de brida per a una integració perfecta amb els sistemes de canonades. Combinats amb segells especialitzats, garanteixen una transferència de fluids-sense fuites alhora que mantenen la continuïtat del recobriment.
Els taps extraïbles o les tapes d'accés als extrems de les branques faciliten l'extracció de la cistella del filtre per a la neteja. L'estructura general compacta permet la instal·lació en espais reduïts sense una superfície de disseny excessiva.
Els canals de flux en forma de Y-guien la direcció del fluid, permetent que les impureses s'assentin als fons de les branques sota la gravetat. Això redueix la contaminació transitòria a les pantalles del filtre alhora que equilibra les funcions de filtració i emmagatzematge d'impureses.
Principi de funcionament
En entrar a l'entrada del filtre, el fluid flueix per la canonada principal en forma de Y{0}}. A la bifurcació del canal de flux, gira naturalment i entra a la branca equipada amb una pantalla de filtre d'acer inoxidable. Les impureses sòlides-com ara l'escòria de soldadura de canonades, les partícules d'òxid, el llim i les deixalles-són interceptades per la pantalla del filtre i retingudes dins de la cistella del filtre. El líquid net passa pels porus de la pantalla i flueix per la sortida de la canonada principal en forma de Y-a la canonada aigües avall.
A mesura que continua l'operació, les impureses acumulades a la malla augmenten gradualment. Obriu periòdicament el port de drenatge de la branca o traieu el conjunt de la malla del filtre, netegeu els residus acumulats i torneu-lo a instal·lar per restaurar l'eficiència de filtració.
Avantatges
Protecció completa contra la corrosió per a condicions dures: el recobriment FBE cobreix completament totes les superfícies de contacte amb fluids-, les cares de la brida i les superfícies externes del cos de la vàlvula, resistint la corrosió dels fluids, l'erosió del sòl, la intempèrie atmosfèrica, l'esprai de sal i els danys àcids/àlcalis, alhora que evita l'oxidació del substrat de ferro dúctil.
Trajecte de flux optimitzat per a una alta eficiència i una baixa resistència: el canal de flux en forma de Y{0}}ofereix una guia suau, minimitzant la turbulència i la resistència local alhora que equilibra l'eficàcia de la filtració i l'eficiència del flux. Les impureses s'instal·len per gravetat, reduint l'obstrucció de la pantalla del filtre i ampliant els cicles de funcionament continu.
Manteniment senzill, costos operatius baixos: inclou una pantalla de filtre extraïble i una estructura de drenatge per netejar sense desmuntar el cos de la vàlvula. El recobriment FBE proporciona un funcionament a llarg termini-sense manteniment-, reduint significativament les despeses de reparació i substitució.
Matriu robusta amb resistència a vibracions i impactes: el cos de ferro dúctil suporta impactes i vibracions, adaptant-se a condicions complexes com ara cicles d'inici-de parada de canonades, fluctuacions de pressió i càrregues externes amb una estabilitat estructural excepcional.
La construcció monolítica minimitza el risc de fuites: el cos de la vàlvula està integralment fos sense juntes, reduint estructuralment els perills de fuites. Combinat amb un recobriment resistent al desgast-resistent a les ratllades-, ofereix un rendiment estable-a llarg termini.
Àmplia compatibilitat, aplicacions versàtils: compatible amb diversos materials de canonades i estàndards de segellat, adequats per a fluids com aigua, oli i certs mitjans químics, que compleixen diversos requisits de la indústria.
Escenaris d'aplicació
Amb avantatges materials i estructurals, adequat per a múltiples indústries i condicions de funcionament:
1
Subministrament i drenatge d'aigua, tractament d'aigües residuals, transport d'aigua recuperada; especialment ideal per a canonades enterrades (resistent a la corrosió del sòl)
2
Química, metal·lúrgica, generació d'energia, fabricació de paper, etc. - Filtra les impureses dels fluids de procés, salvaguardant bombes, vàlvules, manòmetres i altres equips de precisió
3
Petroli i gas, refinació, etc. – Maneja mitjans corrosius i condicions exigents
4
Diversos sistemes de circulació de fluids, sistemes de refrigeració i filtració de canonades en entorns de boira salina-exterior, enterrats o costaners
