Estructura i components principals

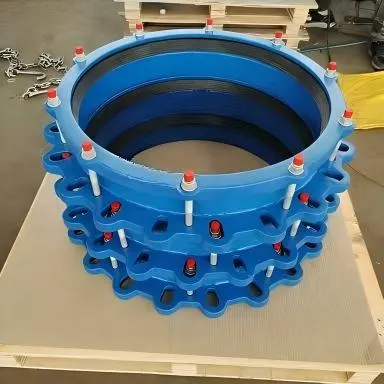

Una junta de desmuntatge de ferro dúctil típica consta dels components principals següents.
15
Components principals:
Inclou una espiga amb brida, un adaptador d'acoblament amb brida i un anell de segellat intermedi.
32
Sistema de segellat:
L'estanqueïtat s'aconsegueix normalment mitjançant l'ús d'anells de segellat d'etilè propilè diè (EPDM) o cautxú nitril butadiè (NBR) i apretant-los amb cargols.
18
fixador:
Els cargols roscats llargs, les femelles i les volanderes s'utilitzen per ajustar l'extensió i la retracció de l'articulació i bloquejar-la en la seva posició final.
Principi de funcionament
Aquest connector utilitza una estructura telescòpica d'estil-telescopi. Durant la instal·lació, la longitud del connector es pot escurçar ajustant els cargols, proporcionant així espai suficient per a la instal·lació de la vàlvula. Després de la instal·lació, la longitud del connector s'allarga de nou per garantir un ajustament ajustat a la brida i, a continuació, es bloqueja al seu lloc amb cargols-de longitud completa. Aquest disseny pot compensar lleugeres desalineacions radials o axials a la canonada.
Principals avantatges
Fàcil de mantenir:
Afluixant els cargols i retraint la junta, les vàlvules intermèdies, les bombes o els mesuradors de cabal es poden substituir o reparar fàcilment sense danyar tota la canonada.
Alleujament de l'estrès:
Pot absorbir la lleugera dilatació i contracció tèrmica de les canonades causades pels canvis de temperatura o el lleuger desplaçament causat per l'assentament de la base.
Excel·lent rendiment:
El ferro dúctil té una major duresa, força i resistència a l'impacte que el ferro colat gris tradicional, i es coneix com "ferro en lloc d'acer".
Instal·lació flexible:
Es permet una certa desviació angular o espai entre les brides de canonada.
Comproveu l'anell de tancament:
Abans de la instal·lació, assegureu-vos que la superfície de l'anell de segellat estigui neta i sense danys.
Estirat uniformement:
Quan apreteu els cargols, apliqueu força per etapes utilitzant un enfocament diagonal per assegurar-vos que l'anell de segellat estigui comprimit uniformement.
Ajusteu el viatge:
Aneu amb compte de no superar el rang d'ajust màxim especificat pel fabricant (Range d'ajust total).
