Descripció dels components principals
⒈Tija/endoll inferior: admet la rotació de la part inferior del disc.
⒉Cos de la vàlvula: la carcassa de la vàlvula, normalment subjectada entre dues brides.
⒊ Disc: el component de tancament del nucli, que controla el flux mitjançant la rotació.
⒋Tija superior: connecta el mànec al disc, transmetent el parell.
⒌Embalatge: evita fuites mitjanes al llarg de la tija.
⒍Capó/coberta: assegura l'embalatge i es connecta a l'actuador.
⒎Conjunt de mànec: component d'operació manual amb pestanyes de bloqueig per assegurar-se en diverses posicions d'obertura.
Característiques de disseny
Fixeu-el disseny
Quatre forats de posicionament al voltant del cos de la vàlvula permeten una estructura lleugera i rendible, adequada per a canonades de mitjana- i baixa-pressió.
Mànec de la placa de posicionament
Tingueu en compte el component dentat sota la part 7, que permet bloquejar la vàlvula en angles específics entre 0 graus i 90 graus per a la regulació del cabal gruixut.
Comparació d'avantatges i inconvenients
| Avantatges | Inconvenients |
|---|---|
| ✅ Estructura compacta, mida petita i pes lleuger | ❌ Requereix brides als dos extrems per a la instal·lació; tots els cargols s'han de treure per substituir-los |
| ✅ Fàcil operació, ràpida obertura i tancament, baix parell de funcionament | ❌ Alt requisit per a l'alineació de canonades; fàcil d'enganxar a causa de la desviació d'instal·lació |
| ✅ Baixa resistència al flux i efecte d'estalvi{0}}d'energia notable | ❌ Les vàlvules de gran-diàmetre tenen un parell de funcionament elevat i han d'estar equipades amb una caixa d'engranatges sense fi |
| ✅ Material de ferro dúctil, d'alta resistència i baix cost | ❌ Not suitable for high temperature (>120 graus ), corrosió forta o medi amb partícules altes- |
| ✅ Segellat fiable, sense fuites i ampli rang d'aplicació | ❌ High-pressure special type shall be selected for high-pressure working conditions (>1,6 MPa) |

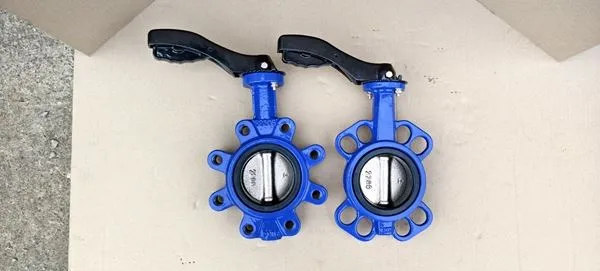

Mostra de productes
