01.Descripcions de productes

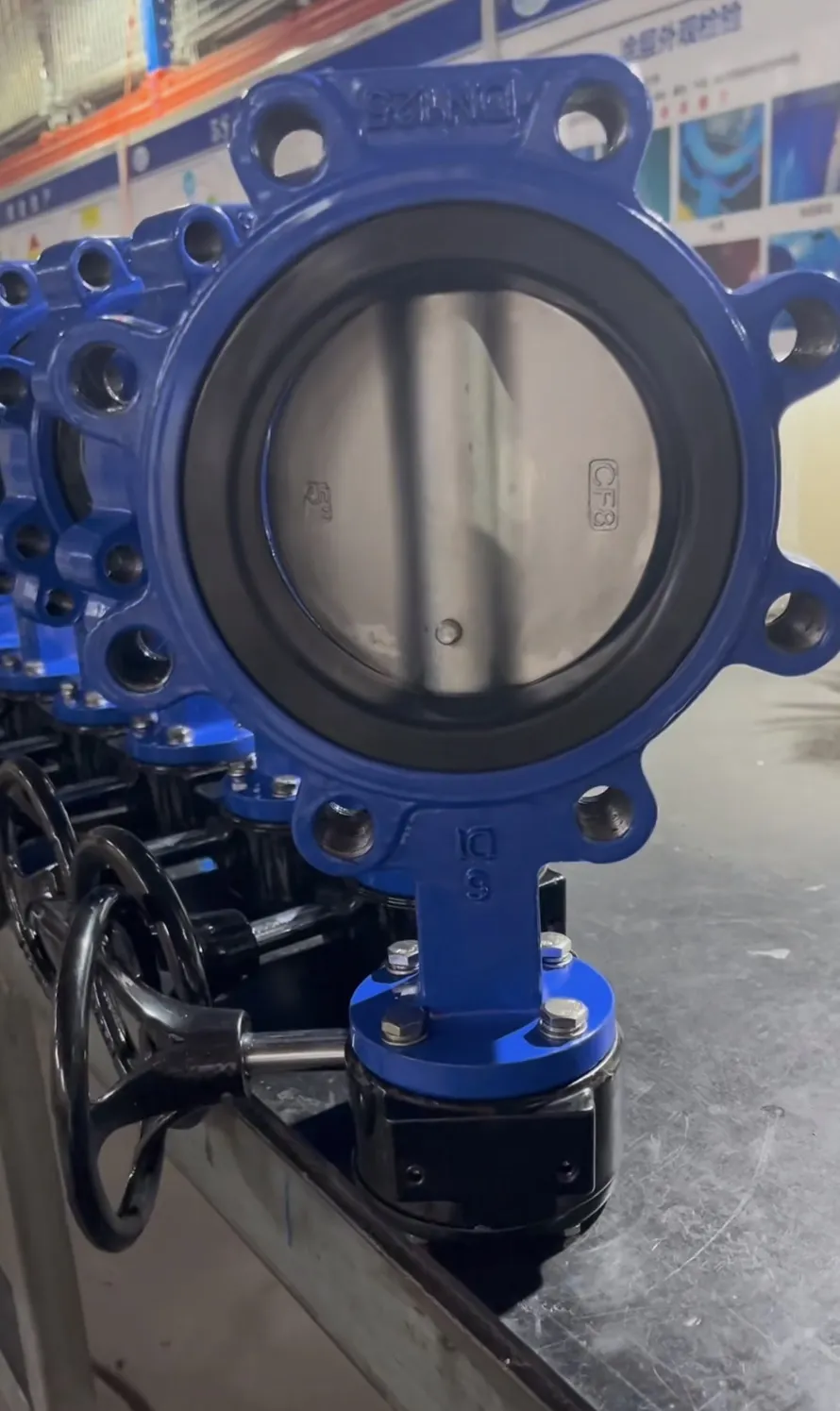

Les vàlvules de papallona tipus-orella són una variant de les vàlvules de papallona que presenten un disseny de cos amb estructures d'orella, que s'utilitzen principalment per regular i controlar el flux de fluids. Típicament compostes per components com el cos de la vàlvula, el disc, l'anell de segellat i l'actuador, aquestes vàlvules funcionen girant el disc per alterar l'obertura del pas de flux, ajustant així el cabal i la pressió del fluid.
A causa de la seva estructura compacta, pes lleuger i requisits d'espai mínims, les vàlvules de papallona de tipus lug{0}}són adequades per a diverses aplicacions que requereixen regulació i tancament del flux de fluids, especialment en sistemes amb exigències de control de cabal estrictes.
02.Paràmetres bàsics
|
Estàndard |
EN593/ ISO 5752 /BS5155/AWWA C504 |
|
Pressió de treball |
10bar/16bar/25bar |
|
Prova de pressió |
|
|
Shell |
15bar/24bar/37,5bar |
|
Segell |
11bar/17,6bar/27,5bar |
|
Material |
|
|
Cos |
DI/CI/acer al carboni/acer inoxidable |
|
Disc |
DI/Acer inoxidable 304/316,AL-Bronze |
|
Eix |
Acer inoxidable 410/416/420 |
|
Seient |
EPDM/NBR |
|
Revestiment |
Interior i extern amb recobriment epoxi unit per fusió min250μm |
|
TALLA |
A |
B |
C |
D |
d0 |
L |
ISO 5211 |
K |
E |
4-d |
D0 |
N-M |
HXH |
& |
Pes (kg) |
|
2'' |
161 |
80 |
42 |
52.7 |
12.6 |
32 |
F07 |
90 |
70 |
4-9 |
125 |
4-M16 |
11×11 |
90 |
3.8 |
|
2.5'' |
175 |
89 |
45.8 |
64.4 |
12.6 |
32 |
F07 |
90 |
70 |
4-9 |
145 |
4-M16 |
11×11 |
90 |
4.2 |
|
3'' |
181 |
95 |
45.8 |
74.7 |
12.6 |
32 |
F07 |
90 |
70 |
4-9 |
160 |
8-M16 |
11×11 |
45 |
4.7 |
|
4'' |
200 |
114 |
52 |
104 |
15.77 |
32 |
F07 |
90 |
70 |
4-9 |
180 |
8-M16 |
11×11 |
45 |
9.0 |
|
5'' |
213 |
127 |
55 |
123.3 |
18.92 |
32 |
F07 |
90 |
70 |
4-9 |
210 |
8-M16 |
14×14 |
45 |
10.9 |
|
6'' |
226 |
139 |
55.8 |
155.6 |
18.92 |
32 |
F07 |
90 |
70 |
4-9 |
240 |
8-M20 |
14×14 |
45 |
14.2 |
|
8'' |
260 |
175 |
61.6 |
202.5 |
22.1 |
45 |
F10 |
125 |
102 |
4-12 |
295 |
12-M20 |
17×17 |
30 |
18.2 |
|
10'' |
292 |
203 |
67.2 |
250.5 |
28.45 |
45 |
F10 |
125 |
102 |
4-12 |
355 |
12-M24 |
22×22 |
30 |
26.8 |
|
12'' |
337 |
242 |
76.9 |
301.5 |
31.6 |
45 |
F10 |
140 |
102 |
4-12 |
410 |
12-M24 |
22×22 |
30 |
40 |
|
14'' |
368 |
267 |
76.9 |
333.3 |
31.6 |
45 |
F10 |
140 |
102 |
4-12 |
470 |
16-M24 |
22×22 |
22.5 |
56 |
|
16'' |
400 |
309 |
86.5 |
389.6 |
33.15 |
52 |
F14 |
197 |
140 |
4-18 |
525 |
16-M27 |
27×27 |
22.5 |
96 |
|
18'' |
422 |
328 |
105.6 |
440.5 |
38 |
52 |
F14 |
197 |
140 |
4-18 |
585 |
20-M27 |
27×27 |
18 |
122 |
|
20'' |
480 |
361 |
131.8 |
491.6 |
41.15 |
65 |
F14 |
197 |
140 |
4-18 |
650 |
20-M30 |
36×36 |
18 |
202 |
|
24'' |
562 |
459 |
151.36 |
592.5 |
50.65 |
70 |
F14 |
276 |
165 |
4-20 |
770 |
20-M33 |
36×36 |
18 |
270 |
03.Principi de treball
Les vàlvules de papallona de tipus lug-comparteixen el mateix principi de funcionament que els models convencionals - que regulen el flux de fluid a través de la rotació del disc de la vàlvula. El procés de treball es descriu breument a continuació:
Rotació del disc:
El disc de la vàlvula serveix com a component central d'una vàlvula de papallona. Típicament fabricat amb metall o plàstic, està connectat a l'actuador mitjançant la tija de la vàlvula. Els actuadors de diversos tipus-incloses les variants manuals, pneumàtiques i elèctriques-accionen la rotació del disc girant la tija de la vàlvula.
01
Regulació de cabal:
La rotació del disc canvia l'obertura del canal de flux intern de la vàlvula. El disc es pot girar a diversos angles per regular el cabal en funció de la demanda-totalment tancat per bloquejar completament el fluid, o obrir-se per permetre volums de cabal més elevats.
02
Rendiment de segellat:
Les vàlvules de papallona de tipus lug-aconsegueixen segellat mitjançant un anell de segellat muntat entre el cos de la vàlvula i el disc. El rendiment de segellat de la vàlvula està determinat pel material i el disseny estructural de l'anell de segellat, sent cautxú, politetrafluoroetilè (PTFE) i metall les opcions més utilitzades.
03
Disseny de l'agulla:
Les vàlvules de papallona de tipus-es distingeixen per les seves estructures de cos-integrades. Aquestes puntes augmenten la força del cos, garanteixen una rotació constant del disc i protegeixen el cos de la vàlvula de l'impacte excessiu del flux de fluid.
04
04.Components primaris
 |
 |
Cos de la vàlvula:
El cos de la vàlvula és el component principal d'una vàlvula de papallona, fet normalment de materials com ferro colat, acer inoxidable o acer aliat. El cos d'una vàlvula de papallona tipus-orella té una estructura d'orella externa dissenyada per millorar la resistència i protegir altres components.
Disc:
El disc és el component central que controla el flux de fluid. Normalment té una forma circular o el·líptica i es pot fer de ferro colat, coure, acer inoxidable o materials similars. El disc entra en contacte amb el pas de flux intern del cos de la vàlvula i controla el cabal mitjançant la rotació.
Tija de la vàlvula:
La tija de la vàlvula enllaça el disc amb l'actuador. La seva rotació fa moure el disc, controlant l'obertura i el tancament de la vàlvula, i normalment està fet de metalls resistents a la corrosió-.
Anell de segellat:
Aquest component segella la bretxa entre el disc i el cos per aturar les fuites de líquid. El seu material-cautxú, PTFE o metall-es tria en funció de l'entorn operatiu.
Actuador:
L'actuador pot ser accionat manualment, elèctricament, pneumàticament o hidràulicament. Acciona el disc de la vàlvula a través de la tija per regular el flux de fluid. L'accionament manual s'adapta a les vàlvules més petites, mentre que l'accionament elèctric i pneumàtic es prefereix per a aplicacions de control remot o automatitzat.
Estructura de l'agulla:
L'estructura del cos de la vàlvula augmenta la resistència estructural, cosa que li permet resistir millor la pressió del fluid i suportar el conjunt estable del disc i la tija.
05.Avantatges del producte
Estructura compacta, lleugera:
Les vàlvules de papallona tipus-lug{0}} tenen un disseny més compacte que altres tipus de vàlvules, estalviant espai d'instal·lació, reduint el pes i simplificant la instal·lació i el manteniment.
Regulació precisa del flux:
En girar el disc de la vàlvula, la vàlvula de papallona de tipus-permet un ajust precís del flux de fluid, per la qual cosa és àmpliament utilitzat en sistemes que requereixen control de cabal.
Excel·lent rendiment de segellat:
El disseny optimitzat de la interfície de l'anell de segellat-disc proporciona a la vàlvula de papallona tipus lug-un excel·lent rendiment de segellat, evitant fuites de fluid.
Fàcil instal·lació:
L'estructura senzilla de la vàlvula no requereix accessoris ni eines complexes per a la instal·lació, cosa que permet una configuració ràpida que estalvia temps i costos.
Funcionament flexible:
L'estructura senzilla de la vàlvula permet la instal·lació sense accessoris o eines complexes, permetent una configuració ràpida que estalvia temps i costos.
Fàcil manteniment:
Les vàlvules de papallona tenen una estructura senzilla, que permet el manteniment i la substitució de components senzills, la qual cosa redueix el temps d'inactivitat i els costos de manteniment de l'equip.
06.Àrees d'aplicació
Gràcies al seu control de flux superior, rendiment de segellat i avantatges estructurals, les vàlvules de papallona de tipus lug-s'utilitzen àmpliament en diverses indústries i aplicacions-especialment en sistemes de transport de fluids a pressió mitjana{- i baixa-. Les àrees d'aplicació habituals inclouen:
Indústria del petroli
Control i regulació del flux de fluids per a petroli, gas, gas natural i altres fluids.
01
Indústria Química
Regulació i control del flux de matèries primeres químiques, dissolvents, solucions àcid-bases i altres fluids.
02
Indústria elèctrica
Control i regulació del cabal en canonades d'aigua de refrigeració i vapor.
03
HVAC
Regulació del cabal d'aigua i aire en sistemes de calefacció, ventilació i aire condicionat.
04
Sistemes de subministrament d'aigua i drenatge
Control i regulació del cabal en les canonades municipals d'abastament i drenatge d'aigua.
05
