Descripció dels productes
La vàlvula de papallona de ferro dúctil amb brides és una vàlvula d'un quart de -de volta que controla el flux de mitjans o regula el cabal fent girar un disc en forma de disc-90 graus al voltant de l'eix de la vàlvula. La seva estructura consta d'un cos de vàlvula, disc, eix de vàlvula i actuador. A causa de la seva mida compacta, pes lleuger i capacitats ràpides d'obertura i tancament, s'utilitza àmpliament en el subministrament d'aigua i drenatge, HVAC, tractament d'aigües residuals, metal·lúrgia i petroquímica. És adequat per a una varietat de suports, com ara aigua, aire, gas i purins, i funciona excepcionalment bé en aplicacions que requereixen una obertura i tancament ràpids o una regulació de cabal-alt.
Especificacions tècniques
| Item | Especificació |
|---|---|
| Diàmetre nominal | DN50 ~ DN2000 |
| Pressió nominal | PN10 (1,0MPa), PN16 (1,6MPa); Opcional PN25; Classe 125 / Classe 150 |
| Tipus de connexió | Doble brida |
| Brida estàndard | GB/T9115, EN1092-2, ASME B16.5, JIS 10K |
| Dimensió cara a cara | EN558-1 Sèrie 13, ISO5752, GB/T12221 |
| Funcionament | Palanca de mà, engranatge sinc, elèctric, pneumàtic; Brida de muntatge superiorISO 5211 |
| Temperatura de funcionament | EPDM: -20 graus ~ 120 graus; NBR: -10 graus ~ 80 graus; FKM: -20 graus ~ 150 graus (depèn del material del seient) |
| Mitjans de comunicació aplicables | Aigua, aigües residuals, aigua de mar, aire, gas, petroli neutre; WRAS disponible per a aigua potable |
| Pressió de prova corporal | PN10: 1,5 MPa; PN16: 2,4 MPa |
| Pressió de prova del seient | PN10: 1,1 MPa; PN16: 1,76 MPa |
| Disseny i fabricació | GB/T12238, EN593, API609; Estàndard de prova: GB/T13927, EN12266-1, API598 |
Especificacions dels components
| Component | Material estàndard |
|---|---|
| Cos de la vàlvula | Ferro dúctilQT450‑10 / GGG50 |
| Disc | QT450‑10 amb recobriment de niló / SS304 / SS316 |
| Tija | Acer inoxidable 2Cr13 / 416 |
| Seient | EPDM (preferit aigua potable), NBR, FKM |
| Buixa | Llautó / Bronze |
| Elements de fixació | Acer inoxidable A2-70 |
Característiques del producte
Anell de placa de papallona per a làmines de metall dures i suaus apilades amb un segellat de metall dur i el segellat del doble avantatge de la flexibilitat en termes de baixa temperatura i circumstància d'alta -temperatura, tenen un rendiment de segellat excel·lent.
Utilitzant una estructura excèntrica -tridimensional, la placa base de la vàlvula de papallona gairebé sense fricció, amb una funció de segell més lliure s'està estrènyer.
Tija d'acer inoxidable amb casquet de bronze-PTFE, parell de fricció baix, resistent al desgast, allarga la vida útil de la vàlvula.
Estructura compacta, pes lleuger, fàcil instal·lació i manteniment, dimensió cara a cara curta estalvia espai de canonada.

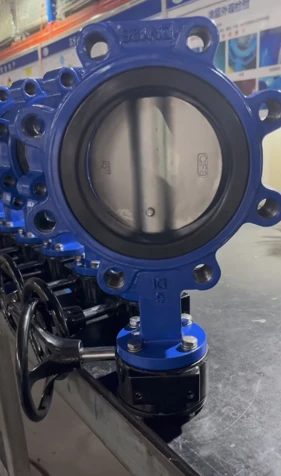

Mostra de productes
Aplicacions del producte
La vàlvula de papallona de ferro dúctil amb brides és adequada per al seu ús a les indústries del petroli, química, alimentària, farmacèutica, metal·lúrgica, construcció naval, gas, líquid, paper, protecció del medi ambient i subministrament d'aigua i drenatge. En instal·lacions industrials d'alt-estàndard, es pot utilitzar en canonades i recipients per transportar diversos fluids corrosius i no-corrosius, així com pols sòlides, que serveixen per controlar o regular el flux del medi.

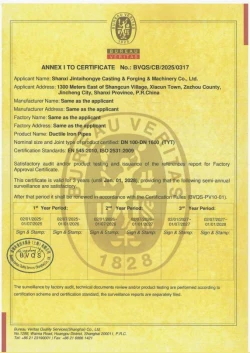

Certificats d'empresa
Shanxi Jintai Hongye Casting and Forging Machinery Co., Ltd., ubicada a la província de Shanxi, Xina, és un fabricant líder d'accessoris per a canonades de ferro dúctil, canonades, vàlvules diverses i tapes de boca. Tenim línies de producció automatitzades i un equip experimentat en tecnologia de producció per oferir-vos solucions personalitzades professionals i flexibles.
