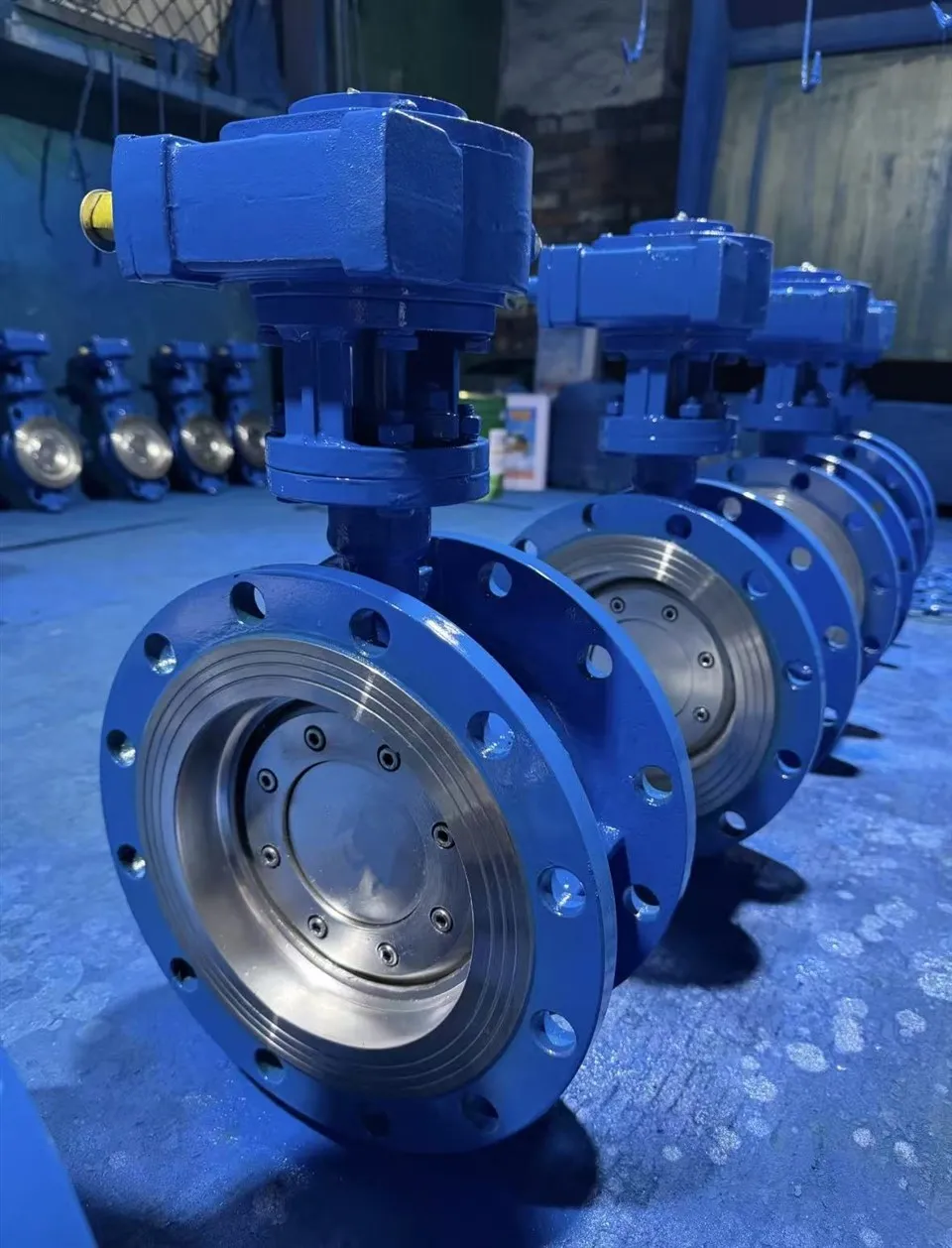

01.Descripció dels productes
La vàlvula de papallona de tipus U-te presenta un disseny innovador de canal de flux en forma d'U-, que ofereix una capacitat de flux més gran, una caiguda de pressió més baixa i un rendiment de segellat superior en comparació amb les vàlvules de papallona tradicionals. És ideal per controlar o tancar l'aigua, el gas, el petroli, els purins i els mitjans corrosius a les indústries municipals, químiques, de generació d'energia, HVAC, alimentària i farmacèutica.
02.Informació bàsica
| Model NO. | Vàlvula de papallona tipus U- | Formulari de connexió | Brida |
|---|---|---|---|
| Pressió | Pressió ordinària | Formulari de segellat | Vàlvula de globus Glend Packings |
| Estàndard | EL | Transport | Càrrega marítima |
| Qualitat | Durable | Paquet de transport | Caixa de fusta contraxapada |
| Marca registrada | JINTAI | Especificació | Vàlvula de papallona de turbina tipus U- |
| Material | Ferro colat | Estructura | Tubular |
| Funció | Doble lòbul Ddcv, Nrvr Silence, Sfcv Rubber Lobe, Nrvz Silence, Nrvg Silence | Direcció del flux | Unidireccional |
| Aplicació | Ús industrial, ús industrial de l'aigua | Producció | Lliurament puntual |
| Subministrament | Venda directa de fàbrica |
03.Característiques estructurals del producte
Placa de la vàlvula:
Feta amb una precisió inigualable, la placa de la vàlvula-també coneguda com la placa de papallona- compta amb una forma de disc distintiva, forjada per experts amb acer inoxidable 304 de primera qualitat. Aquest material excepcional ofereix una resistència extraordinària a la corrosió i al desgast. La seva notable capacitat de pivotar al voltant de l'eix dins del seient de la vàlvula fins a 90 graus facilita un control impecable de les operacions de la vàlvula, la qual cosa la converteix en un actiu inestimable en sistemes sofisticats de gestió de fluids.
Cos de la vàlvula:
Dissenyat amb precisió a partir d'acer fos robust, el cos de la vàlvula està meticulosament dissenyat per oferir una força i una rigidesa inigualables, capaços de suportar pressions i temperatures importants. Aquesta elecció de material garanteix una durabilitat excepcional alhora que ofereix avantatges notables de fosa i processament, permetent la creació sense esforç d'estructures complexes de cos de vàlvules amb una precisió excepcional.
Estructura de segellat:
L'estructura de segellat de la vàlvula de papallona està meticulosament dissenyada, amb elements de segellat elàstics com ara cautxú resistent o anells de segellat metàl·lics robusts. Aquests components crucials asseguren un segellat perfecte entre la placa de la vàlvula d'acer inoxidable 304 i el seient de la vàlvula, garantint zero fuites quan es tanquen de manera segura, mantenint així la integritat del sistema i optimitzant l'eficiència.
04.Característiques clau del producte
La vàlvula de papallona amb brida de tipus U-exhibeix un disseny innovador de canal de flux en forma d'U-que ofereix una capacitat de flux més gran, una caiguda de pressió mínima i un rendiment de segellat excepcional en comparació amb les vàlvules de papallona convencionals. Perfecte per controlar o apagar l'aigua, el gas, el petroli, els purins i els mitjans corrosius en indústries com ara municipal, química, elèctrica, HVAC i alimentària i farmacèutica.
-
Segell suau (EPDM/NBR/PTFE): garanteix zero fuites, ideal per a fluids nets/{0}}alimentaris.
Segell dur metàl·lic (SS304/316): suporta altes temperatures (menys o igual a 400 graus) i pressions (PN16+) sense esforç.
Mètodes d'accionament múltiples - Manual, engranatge, pneumàtic, elèctric (opcions a prova d'explosió-disponibles).
Llarga vida útil - El disc mecanitzat meticulosament garanteix 100.000 cicles sense desgast!
Fàcil instal·lació - Extrems amb brides (estàndards GB/ANSI/DIN), requereix un manteniment mínim.
05.Especificacions del producte
| Mida nominal | Tipus operat | Pressió | Temperatura | Material del segell | Material del disc | Material del cos | Mitjana | Aplicació | Connexió estàndard |
|---|---|---|---|---|---|---|---|---|---|
| DN50- 350 |
Actuador pneumàtic | PN2 | -15-85 graus | PTFE | WCB | Ferro dúctil | Àcid fort | Aigua | PN10/PN16 |
| Actuador elèctric | PN1.0 | -15-150 graus | EPDM | SS304 | Forraj alcali fort | Gas | ANSI150 | ||
| Palanca manual manual | PN1.6 | SS316 | Farratge | DIN16 | |||||
| Engranatge de cuc | Placa de polir | JIS10K/16K |
| Mida | CLASSE 150 | JIS 10K | PN10 | PN16 | A | B | ΦD | L | H | C | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN | NPS | D1 | N-Φd1 | D1 | N-Φd1 | D1 | N-Φd1 | D1 | N-Φd1 | ||||||
| 50 | 2" | 120.6 | 4-Φ19.1 | 120 | 4-Φ19 | 125 | 4-Φ19 | 125 | 4-Φ19 | 161 | 83 | 52.9 | 42 | 292 | 99 |
| 65 | 2½" | 139.7 | 4-Φ19.1 | 140 | 4-Φ19 | 145 | 4-Φ19 | 145 | 4-Φ19 | 175 | 93 | 64.5 | 45 | 316 | 99 |
| 80 | 3" | 152.4 | 4-Φ19.1 | 150 | 8-Φ19 | 160 | 8-Φ19 | 160 | 8-Φ19 | 181 | 95 | 78.8 | 46 | 324 | 99 |
| 100 | 4" | 190.5 | 8-Φ19.1 | 175 | 8-Φ19 | 180 | 8-Φ19 | 180 | 8-Φ19 | 200 | 114 | 104 | 52 | 362 | 99 |
| 125 | 5" | 215.9 | 8-Φ22.4 | 210 | 8-Φ23 | 210 | 8-Φ19 | 210 | 8-Φ19 | 213 | 127 | 123.3 | 55 | 394 | 115 |
| 150 | 6" | 241.3 | 8-Φ22.4 | 240 | 8-Φ23 | 240 | 8-Φ23 | 240 | 8-Φ23 | 226 | 139 | 155.1 | 56 | 419 | 115 |
| 200 | 8" | 298.5 | 8-Φ22.4 | 290 | 12-Φ23 | 295 | 8-Φ23 | 295 | 12-Φ23 | 260 | 172 | 202.5 | 61 | 506 | 220 |
| 250 | 10" | 361.9 | 12-Φ22.4 | 355 | 12-Φ25 | 350 | 12-Φ23 | 355 | 12-Φ28 | 292 | 203 | 250.5 | 66 | 566 | 220 |
| 300 | 12" | 431.8 | 12-Φ22.4 | 400 | 16-Φ25 | 400 | 12-Φ23 | 410 | 12-Φ28 | 337 | 242 | 301.5 | 77 | 650 | 220 |
| 350 | 14" | 476 | 12-Φ28.5 | 445 | 16-Φ25 | 460 | 16-Φ23 | 470 | 16-Φ28 | 368 | 267 | 333.3 | 77 | 715 | 323 |
06.Recomanacions de producte
