Descripció dels productes
La vàlvula de porta de ganivet (també coneguda com a porta de ganivet, vàlvula de porta de ganivet o porta de ganivet) és una vàlvula de comporta especialitzada dissenyada específicament per a mitjans que contenen partícules sòlides i materials fibrosos. La seva característica principal és una placa de porta amb un tall afilat, que pot tallar fibres, sòlids en suspensió o impureses grumolls en el medi durant el procés d'obertura i tancament, evitant eficaçment els bloquejos de la canonada. En comparació amb les vàlvules de comporta estàndard, el disseny de segell lineal entre la porta i el seient li permet suportar les dures condicions dels mitjans d'alta-viscositat amb un alt contingut de sòlids. S'utilitza àmpliament en sistemes de transport de purins, fangs i polpa en indústries com ara la mineria, la generació d'energia, el tractament d'aigües residuals municipals, la fabricació de paper i la metal·lúrgia.
Característiques del producte
Disseny compacte i-estalvi d'espai:
Amb una connexió tipus hòstia-i una longitud de cos ultra-curta, aquesta vàlvula estalvia materials i redueix significativament el pes total del sistema de canonades. Ocupa un espai mínim, suporta eficaçment la integritat estructural de la canonada i minimitza la probabilitat de vibració de la canonada.
Excel·lent rendiment de segellat:
La vàlvula de compuerta de ganivet inclou un seient de segellat mòbil i utilitza la pretensió de l'-anella tòrica-per garantir que el seient de segellat romangui en contacte estret amb el disc de la vàlvula, reduint significativament les fuites. També incorpora una funció de compensació automàtica del desgast del parell de segellat durant un ús-a llarg termini, allargant així la vida útil.
Ruta de flux sense obstruccions amb baixa resistència:
La vàlvula presenta un disseny integrat que minimitza la resistència dels fluids i garanteix un funcionament flexible i còmode. Les urpes de guia fixes i el disseny lliure{1}}de ranures eviten l'acumulació o l'encallament de suports.
Disseny Estructural
La comporta de la vàlvula de compuerta de ganivet presenta una construcció forjada o soldada d'una sola peça--forma de fulla, feta de ferro dúctil; el seient és de goma elàstica, aconseguint un segellat fiable a través de la pressió vertical que exerceix la porta. El cos de la vàlvula presenta un disseny de trajecte de flux recte-sense zones mortes on el medi es pugui acumular, donant com a resultat un baix coeficient de resistència al flux, cosa que el fa especialment adequat per al transport de medis viscosos.
Segons la seva estructura, les vàlvules de comporta de ganivet es poden classificar en tipus de segellat bidireccional-aixecant,-no ascendent- i d'una-peça. Els mètodes de connexió inclouen configuracions de tipus wafer-, brides i soldades. Entre aquests, el disseny d'hòsties ultra-ofereix els avantatges de la mida compacta, el pes lleuger i els requisits mínims d'espai d'instal·lació, el que el fa especialment adequat per a canonades en espais reduïts. Els mètodes d'accionament primaris són manuals i pneumàtics; Els models de gran-diàmetre es poden equipar amb actuadors elèctrics.
Com funciona
Posicionament de la porta:En posició tancada, la porta de la vàlvula es troba a la part inferior del cos de la vàlvula, bloquejant el flux de fluid a la canonada. La porta es manté al seu lloc mitjançant guies o plaques de guia i normalment s'acciona amb un volant, una palanca, un actuador pneumàtic o un actuador hidràulic.
Obertura de la vàlvula:L'operador gira el volant, estira la palanca o activa l'actuador per aixecar la porta fora del pas de fluid, obrint així la vàlvula. Un cop aixecada la porta, el fluid pot fluir lliurement a través de la vàlvula.
Control de flux:La vora afilada de la vàlvula de compuerta del ganivet pot tallar partícules sòlides o obstruccions del fluid, permetent que el fluid passi sense problemes i evitant els bloquejos. Per tant, les vàlvules de comporta de ganivet són especialment adequades per a la manipulació de purins abrasius o fluids viscosos.
Tancament de la vàlvula:L'operador realitza l'acció inversa per tornar a baixar la porta al pas del fluid, tancant així la vàlvula. A mesura que la porta baixa, bloqueja eficaçment el flux de fluids, aconseguint un segellat hermètic.
Segellat:Algunes vàlvules de porta de ganivet presenten un seient elàstic o un embalatge al voltant de la porta, que forma un segell quan la vàlvula està tancada, minimitzant les fuites.
Flux bidireccional:Depenent del disseny, moltes vàlvules de comporta de ganivet permeten un flux bidireccional, proporcionant flexibilitat en la instal·lació i el funcionament.

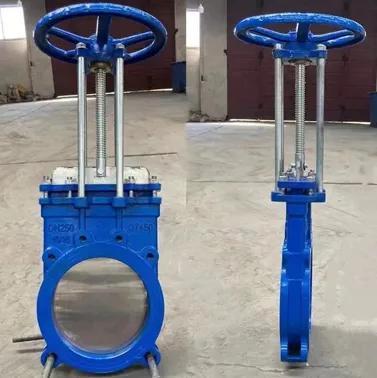

Mostra de productes
Qualificacions
