Paràmetres bàsics
|
Item |
Especificació |
|
Model |
CARX-10, CARX-16, P41X-10, P41X-16, QB2-10, QB2-16 |
|
Diàmetre nominal |
DN50-DN300 (comú: DN50, DN80, DN100, DN150, DN200) |
|
Pressió nominal |
PN10, PN16, PN25 (0,6-2,5 MPa) |
|
Test de força corporal |
1,5 × PNSealing Test: 1,1 × PN |
|
Tipus de connexió |
Brides, GB/T17241.6 / EN1092-2 |
|
Funcionament |
Funciona amb flotador automàtic-, no cal alimentació externa |
|
Mitjà aplicable |
Aigua neta; tipus{0}}d'aigües residuals |
|
Temperatura de treball |
0-80 graus (-10-60 graus per a la versió d'aigües residuals) |
|
Material del cos |
Ferro dúctil QT450-10 / GGG50, recobert epoxi per dins i per fora |
|
Parts internes |
Flotador d'acer inoxidable, palanca d'acer inoxidable, segell de goma EPDM |
|
Funcions |
Alliberament ràpid d'aire d'-orifici gran;-orifici petit de ventilació contínua de micro-;entrada d'aire de trencament-buit sota pressió negativa |
Característiques clau
Estructura composta de doble orifici
Els orificis grans i petits funcionen de manera independent. L'orifici principal de gran diàmetre descarrega ràpidament l'aire acumulat a granel de la canonada, mentre que el petit orifici de ventilació contínuament rastreja l'aire dissolt de l'aigua. Quan es forma pressió negativa a la canonada en tallar-se l'aigua, la vàlvula aspira automàticament l'aire per trencar el buit, evitar el col·lapse i la ruptura de la canonada i evitar una reducció de l'eficiència del transport d'aigua i l'impacte del cop d'ariet causat pel bloqueig d'aire.
Accionament hidràulic automàtic, no requereix control elèctric
Impulsat per l'augment i la baixada del nivell d'aigua dins de la cambra de la vàlvula, el flotador d'acer inoxidable s'obre i es tanca. Realitza una sortida automàtica d'aire / entrada d'aire durant tota l'operació, sense necessitat d'operació manual i sense consum d'energia, adequat per a xarxes de canonades de subministrament d'aigua municipals de llarga distància.
Cos de vàlvula integrat d'una sola peça
Combina les funcions d'escapament de gran volum, de microventilació i de trencament de buit en una sola unitat de vàlvula, reduint els accessoris de canonades i estalviant espai d'instal·lació i costos del projecte.
Model i especificacions
|
DN |
Brida OD D |
Forats de cargols |
Alçada total H (mm) |
|
50 |
160 |
4-Φ18 |
440-475 |
|
80 |
195 |
8-Φ18 |
500-550 |
|
100 |
215 |
8-Φ18 |
560-620 |
|
150 |
280 |
8-Φ22 |
650-690 |
|
200 |
335 |
8-Φ22 |
680-720 |
Escenaris aplicables
Conducció municipal d'aigua:Transmissió d'aigua urbana, subministrament d'aigua residencial i canonades d'estació de bombeig; ventila l'aire acumulat i evita l'esclat de canonades causat per la pressió negativa.
Xarxes de protecció contra incendis:Conduccions contra incendis per a complexos industrials i urbanitzacions; garanteix una pressió d'aigua estable.
Reg agrari:Desviació de dipòsits i línies de reg per aspersió/degoteig de llarga distància-; elimina les tanques d'aire.
Aigua de circulació industrial / Aigua recuperada: sistemes de refrigeració de fàbriques i canonades de reutilització d'aigües residuals.
Edificis{0}}grans:Conduccions subterrànies de subministrament d'aigua per a centres comercials, hospitals i túnels de serveis públics.
Altres Productes

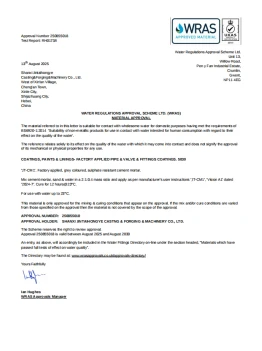

Titulació de l'empresa
