Descripció dels productes
All Flanged Tee és un accessori de canonada de ferro dúctil en forma de T- amb connexions amb brides als tres extrems, utilitzat per dividir i combinar el flux en canonades. Compta amb una instal·lació fàcil, un segellat fiable i una inspecció i desmuntatge convenients.
paràmetre
| Item | Especificació |
|---|---|
| Connexió | Brida completa, 3 extrems brides |
| Diàmetre nominal | DN50 ~ DN1200 |
| Classe de pressió | PN10 / PN16 / PN25 / PN40; Classe 150 / 300 |
| Material | Ferro dúctil QT450-10 / GGG50; Ferro colat; acer al carboni A105; acer inoxidable 304/316 |
| Brida estàndard | GB/T9113, EN1092-2, ASME B16.5 |
| Estàndard del cos | EN545, ISO2531;ASME B16.9 |
| Revestiment | Interior: revestiment de morter de ciment; Exterior: betum / recobriment epoxi FBE |
| Cara de segell | Cara aixecada RF |
| Temps de treball | -10 graus ~ 80 graus (sistema d'aigua de ferro dúctil) |
| Mitjana | Aigua potable, aigües residuals, líquid neutre |
Components
| Item | Especificació |
|---|---|
| Cos principal de la camiseta | Cos en forma de T-cast d'una peça-, canal principal integrat i port de ramificació, amb recobriment anticorrosió intern i extern- |
| Discs de brida (3 unitats, colades íntegrament) | Una brida a cada extrem, amb forats per a cargols i cara elevada RF per a la connexió d'aparellament |
| Accessoris d'instal·lació (subministrats per separat) | Junta de brida de goma, cargols i femelles (acer al carboni / acer inoxidable) |
Característiques del producte
Fàcil desmuntatge i manteniment:
Simplement afluixeu els cargols per treure l'equip en T o la branca per separat, sense necessitat de desmuntar tota la canonada. Ideal per a seccions que requereixen inspeccions freqüents o instal·lació de vàlvules/instruments.
Fuga controlable:
Totes les tees de brida estan segellades amb juntes. Els punts de fuita estan exposats i són fàcils d'inspeccionar. Les fuites menors es poden arreglar temporalment apretant els cargols.
Alineació flexible durant la instal·lació:
Els forats dels cargols a les brides permeten un ajustament fi per a una correcta concordança. Ofereix una tolerància de construcció més alta i una alineació de canonades més fàcil-en comparació amb els accessoris de presa.
Procés d'instal·lació
Despressuritzar la canonada. Netegeu les cares de segellat de la T i les brides. Comproveu que les especificacions de la tee, les juntes i els cargols estiguin en bon estat.
Aixequeu i col·loqueu la tee, alineeu-la amb la línia central de la canonada, niveleu-la correctament i afegiu suports temporals.
Col·loqueu les juntes als tres ports de brida, alineeu els forats dels cargols, inseriu els cargols i premeu les femelles a mà-.
Premeu els cargols de manera uniforme en un patró de creu diagonal en 2 ~ 3 passades. No apretar completament alhora. Deixeu 2 ~ 3 fils exposats als cargols.
Després de la instal·lació completa, feu una prova de pressió de la canonada. Comproveu que no hi hagi fuites a les juntes de brida.
Manteniment diari
Inspecció visual
Comproveu regularment les juntes de brida per filtracions d'aigua, fuites i òxid. Confirmeu que els cargols no estiguin solts.
Comprovació de superfícies i recobriments
Inspeccioneu la-tee de brida per detectar danys en el recobriment, corrosió o esquerdes. Repareu ràpidament el recobriment danyat.
Inspecció de juntes i cargols
Comprovar l'envelliment o la deformació de les juntes. Substituïu les juntes un cop es produeixi una fuita. Torneu a estrènyer els cargols solts en seqüència diagonal.
Monitorització de la pressió
Vigileu la pressió de treball de la canonada. Eviteu el funcionament de sobrepressió.
Manteniment de registres
Documentar els resultats de la inspecció, els treballs de manteniment i les peces de recanvi.
Aplicació
Subministrament d'aigua municipal: ramificació de la canonada principal, canonada de la cambra de vàlvules, capçalera de l'estació de bombeig a la planta de tractament d'aigua.
Grans edificis comercials i galeria de canonades: abastament d'aigua i cap d'incendis, branques reservades per a una futura ampliació.
Estació depuradora d'aigües residuals: línia de dosificació, col·lector de bombes, connexió del port de mostreig.
Mostra de productes

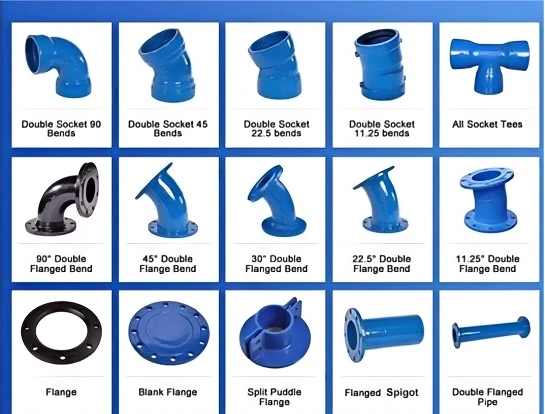

Recomanacions de producte

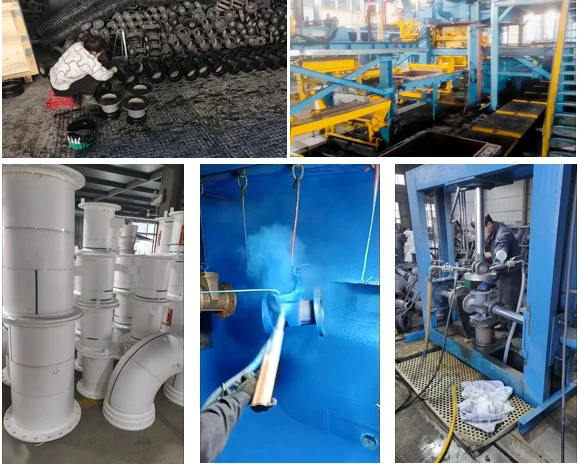

Aparador de la fàbrica
